Desbobinador con nivelador--Alimentación servo--Prensa de punzonado--Máquina formadora de rollos--Corte en vuelo--Mesa de salida

Desbobinador con Nivelador

Esta máquina integra las funciones de desbobinado y nivelado. El desbobinador está equipado con un dispositivo de freno para ajustar la tensión del rodillo desbobinador y controlar la suavidad del proceso de desbobinado. Además, se instalan hojas de protección de acero para evitar que el rollo de acero se deslice durante el desbobinado. Este diseño lo convierte en un desbobinador económico y de alta seguridad, ayudando a ahorrar espacio en la línea de producción.

A continuación, el rollo de acero entra en la máquina niveladora. Debido al grosor del rollo de acero (2.7-3.2mm) y la presencia de punzonados densos, es esencial utilizar un nivelador para eliminar la curvatura del rollo de acero, mejorando así su planitud y paralelismo. La máquina niveladora está equipada con 3 rodillos niveladores superiores y 4 rodillos niveladores inferiores.

Alimentación Servo y Prensa de Punzonado

En este caso, una prensa de punzonado de 110 toneladas de la marca Yangli, junto con un alimentador servo utilizado. El motor servo garantiza una respuesta rápida con virtualmente ningún desperdicio de tiempo de inicio-parada, permitiendo un control preciso de la posición. La marca Yangli con oficinas en todo el mundo, garantiza un servicio postventa de alta calidad. Los moldes personalizados se crean basándose en los dibujos de punzonado proporcionados por el cliente, punzonando eficientemente agujeros de 9mm de diámetro. Los troqueles de punzonado están hechos de acero SKD-11 para una alta resistencia al desgaste y dureza.

En el programa de control PLC, simplificamos la entrada de datos de punzonado al controlar la cantidad de agujeros de punzonado. Además, hay una función de memoria de parámetros comúnmente utilizada, lo que permite a los clientes almacenar 10 conjuntos de parámetros de punzonado según las necesidades de producción. Estos parámetros pueden ser fácilmente recordados y utilizados sin necesidad de volver a introducirlos.

Limitador

Se coloca un limitador entre las partes de punzonado y formación de rollos para coordinar la velocidad de producción. Cuando el rollo de acero toca el limitador inferior, indicando una velocidad de punzonado mayor que la velocidad de formación de rollos, la máquina de punzonado recibe una señal para detenerse. Aparece un signo de aviso en la pantalla PLC, requiriendo que el operador haga clic en la pantalla para reanudar el trabajo.

Por el contrario, cuando el rollo de acero toca el limitador superior, indicando una velocidad de formación de rollos mayor que la velocidad de punzonado, la máquina de formación de rollos se detiene. Durante los segundos que tarda la máquina de formación de rollos en reanudar el trabajo, la máquina de punzonado continúa su operación.

Esta configuración asegura la coordinación general y uniformidad de la velocidad de producción en la línea de producción.

Guiado

Antes de entrar en el primer conjunto de rodillos de formación, el rollo de acero es guiado a través de una parte de guiado utilizando los rodillos guía para mantener el rollo y la máquina en la misma línea central, evitando la distorsión de los perfiles formados. Los rodillos guía están colocados estratégicamente a lo largo de toda la línea de formación. Las medidas de cada rodillo guía al borde se registran en el manual, permitiendo una reposición fácil si ocurre un desplazamiento leve durante el transporte o ajustes de producción.

Máquina de Formación de Rollos

La máquina de conformado por rodillos, la parte más crucial de toda la línea de producción, consta de 10 estaciones de conformado con una estructura de hierro fundido y sistema de transmisión por engranajes. La velocidad de conformado puede alcanzar 15m/min. Los rodillos de conformado están hechos de acero al cromo de alta carbono Cr12 para una excelente dureza y resistencia al desgaste. Los rodillos están chapados en cromo para prolongar su vida útil, y los ejes están hechos de material 40Cr.

Codificador Láser Volador (Opcional)

Antes de cortar, se instala opcionalmente un codificador láser, moviéndose a la misma velocidad que la máquina de corte sin afectar la operación continua de la máquina de conformado por rodillos. Este sistema altamente automatizado cuenta con una interfaz táctil, ojos de inducción y un soporte elevador. Permite la impresión láser de texto, gráficos, códigos QR, etc., facilitando la estandarización del producto, el control de la producción y la promoción de la marca.

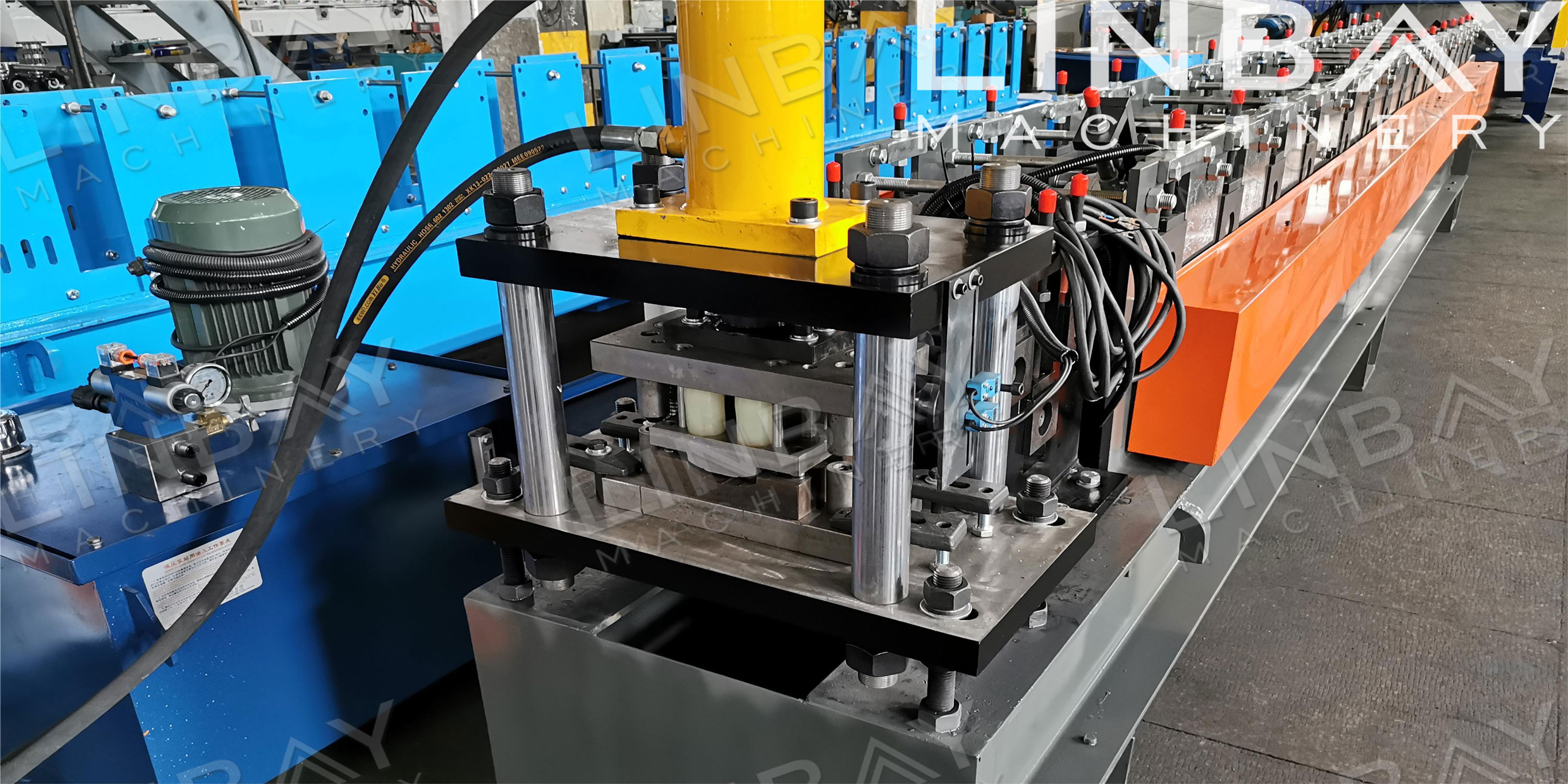

Corte Hidráulico y Codificador Volador

Un codificador Koyo japonés en la máquina de formación convierte la longitud de la bobina de acero detectada en una señal eléctrica enviada al gabinete de control PLC. Esto permite un control preciso de los errores de corte dentro de 1mm, asegurando productos de alta calidad y minimizando el desperdicio. Los moldes de corte están diseñados para coincidir con el perfil, asegurando cortes libres de rebabas y sin deformaciones. El término 'volador' significa que la máquina de corte puede moverse en sincronía con la velocidad de formación de rollos, manteniendo la operación continua y mejorando la eficiencia general de producción.

Estación Hidráulica

La estación hidráulica cuenta con ventiladores de enfriamiento incorporados para disipar el calor de manera eficiente, mejorando la operación continua y la durabilidad. La estación hidráulica tiene una tasa de fallas baja y está diseñada para un uso duradero.

Gabinete de control PLC

Los operadores pueden controlar la velocidad de producción, establecer dimensiones de producción, longitudes de corte, etc., a través de la pantalla PLC. El gabinete de control PLC incluye funciones de protección como sobrecarga, cortocircuito y pérdida de fase. El idioma mostrado en la pantalla PLC puede ser personalizado según las preferencias del cliente.

Garantía

La línea de producción se proporciona con una garantía de dos años a partir de la fecha de entrega, indicada en la placa de identificación. Los rodillos y ejes reciben una garantía de cinco años.
