Diagrama de flujo

Descortezadora hidráulica-Guía-Máquina formadora-Corte en vuelo-Mesa de salida

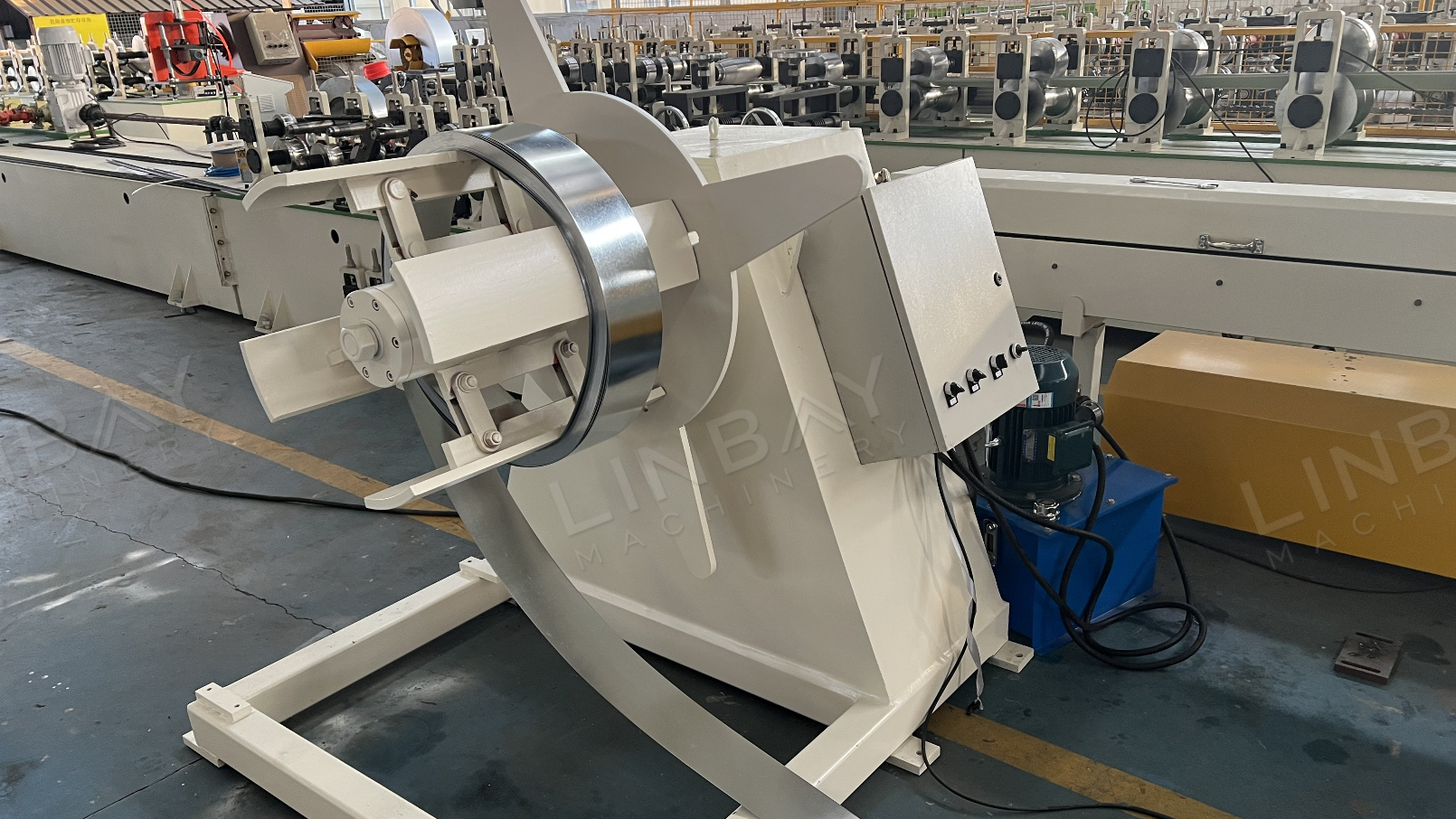

Descortezadora hidráulica

Guía

Cada máquina dentro de la línea de producción debe estar meticulosamente posicionada para mantener el rollo de acero consistentemente a lo largo de una línea central, asegurando que las lamas de persiana permanezcan libres de distorsión. Por lo tanto, la parte de guía simple juega un papel crucial. Se establecen múltiples rodillos guía estratégicamente a lo largo de la línea de producción para cumplir esta función crítica.

Máquina formadora

Antes del proceso de formación, un sistema de enfriamiento se implementa para ayudar a reducir la temperatura de los rodillos, al mismo tiempo que protege la superficie del rollo de acero. La máquina estructura de hierro fundido es una pieza completa de acero , asegurando estabilidad durante todo el proceso de formación y una vida útil prolongada. Los rodillos de formación son accionados por engranajes, transfiriendo eficientemente la potencia del motor a los rodillos. Además, hemos equipado un protector cubierta en los engranajes para garantizar la seguridad tanto de los trabajadores como de las máquinas.

Debe notarse que el tamaño, la forma y el ángulo de colocación del rodillo de formación afectarán el punto de formación del perfil, por lo que una lama de persiana enrollable perfil requiere una rodillo máquina de formación . Pero para optimizar la solución, también hemos lanzado una doble fila máquina de formación, que puede ahorrar costos.

Corte en vuelo

Utilizamos un motor Yaskawa para impulsar el movimiento de la base de corte, asegurando un corte ininterrumpido a una velocidad de producción de 15m/min . Dentro de la máquina de conformado por rodillos, un codificador registra la distancia avanzada del rollo de acero, permitiendo a las máquinas controlar con precisión las longitudes de corte dentro de un error de ±0.5mm.

Esta precisión se mantiene a través del gabinete de control PLC, donde introducir la longitud de corte deseada en la pantalla conduce a operaciones de corte precisas y eficientes.
