Descripción

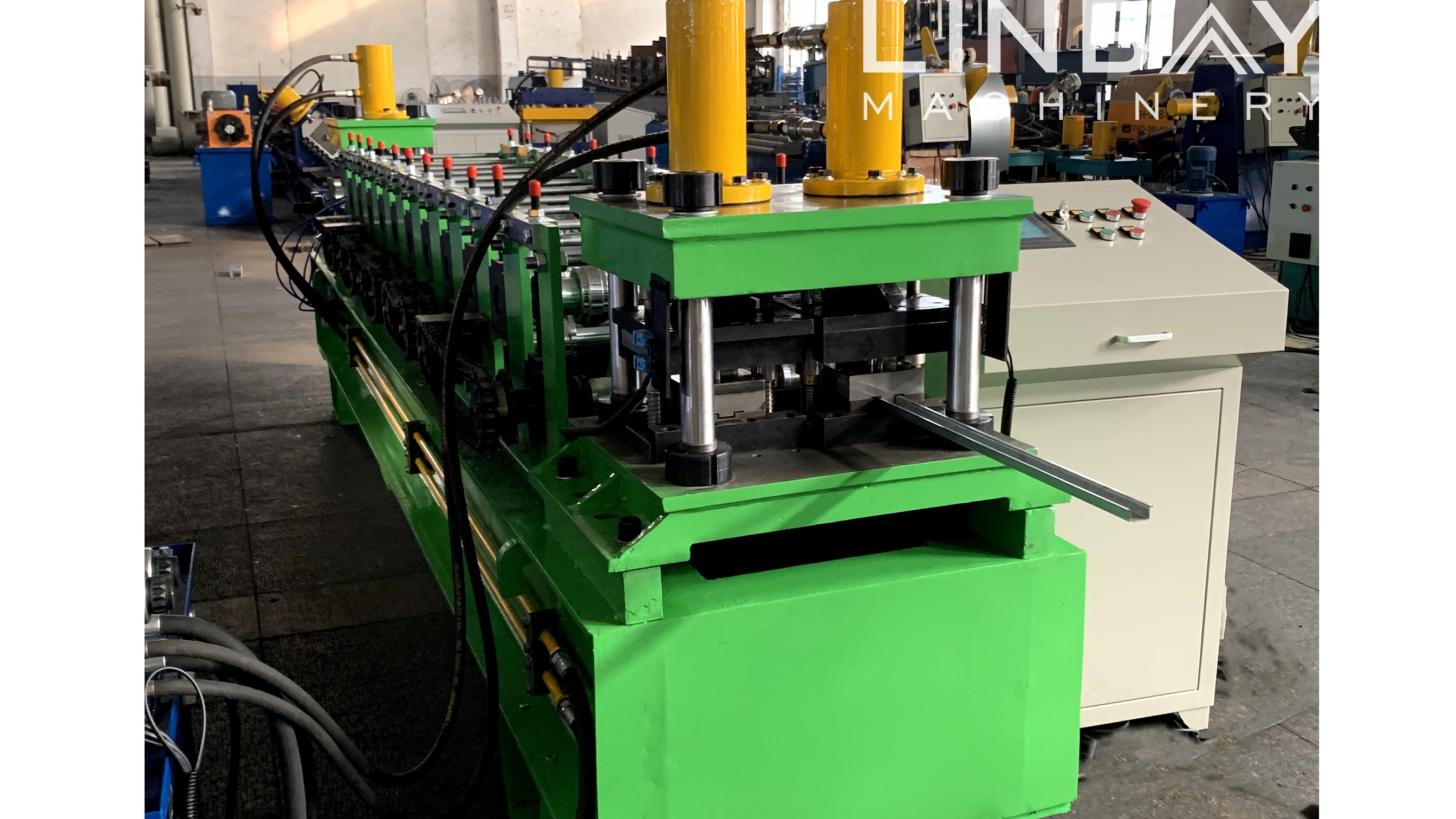

Linbay ofrece la máquina de conformado de riel DIN, cuyo perfil se utiliza para la instalación de elementos de protección y control eléctrico, tanto en aplicaciones industriales como en hogares. En algunos casos también puede usarse como puesta a tierra para algunos componentes de la instalación.

La velocidad para el diseño de una sola línea puede alcanzar hasta 3 m/min dependiendo del tamaño deseado a cortar, con una dimensión estándar de 35mm x 7.5mm. En la máquina de dos líneas, se obtuvo una velocidad de 6-8m/min con dimensiones de 15mm x 26mm, 7.5mm x 27 mm, la velocidad será determinada por los agujeros que se requieran, puedes elegir dos tipos de perforación, Pre-perforación donde se harán los agujeros deseados desde el principio, o post-perforación donde se obtiene un ahorro de material como ventaja ya que esta es la última etapa después de que se forma la perforación. material. Puedes elegir dónde quieres que se perfore el raíl DIN desde la pantalla del gabinete eléctrico. Hay una configuración de perforación al principio y al final de la pieza, utilizando la cuchilla, en la que cada vez que se corta se hará un agujero a la distancia deseada. Para estas configuraciones, se eligió una estructura tipo panel con un sistema de transmisión por cadena, siendo solo 12 pasadas por línea.

Podemos usar acero galvanizado, aluminio, acero inoxidable para este tipo de perfil, así como un espesor de 0.8mm-1mm, o 1mm-1.5mm según sus requerimientos, esta máquina tiene certificación CE, así como diferentes estándares de otros países.

Si está buscando crear un diseño diferente al actual mercado, nuestro equipo puede ayudarle a hacerlo posible al conocer sus estándares y requisitos, ofreciéndole así las diferentes opciones que sean más adecuadas para su empresa.

Todos nuestros sistemas operativos están traducidos al español y al inglés, al igual que los manuales de operación, para que su equipo de trabajo pueda operar la máquina de manera eficiente y segura.
Máquina de conformado de riel DIN es para producir riel DIN para gabinete eléctrico , que se usa ampliamente para montar interruptores de circuito y equipos de control industrial dentro de bastidores de equipos. Los materiales maquinables suelen ser acero galvanizado,
Aluminio, Acero inoxidable, etc. con espesor de lámina de 1 - 1.5mm.

Normalmente Máquina de conformado de riel DIN producir un tamaño, pero en nuestro caso argentino ofrecemos una máquina de conformado de doble fila , podría ser más económica y competitiva cuando necesite producir dos o más tamaños, también podríamos hacer triple fila si tiene un tamaño más. La velocidad de trabajo de la línea podría alcanzar los 30m/min.

Nuestra máquina podría producir rieles DIN cumplir diferentes estándares y series en diferentes países:
⚫ IEC / EN 60715 - 35×7.5
⚫ IEC / EN 60715 - 35×15
⚫ EN 50022 en Europa
⚫ BS 5585 o BS 5584 en Británico
⚫ DIN 46277 en Alemán
⚫ AS 2756.1997 en Australia
⚫ Serie USA: TS35, TS15
⚫ Serie Argentina: NS35
⚫ Serie C: C20, C30, C40, C50
⚫ Serie G: EN 50035 G32

Linbay fabrica diferentes soluciones según los dibujos, tolerancias y presupuesto de los clientes, ofreciendo un servicio profesional uno a uno, adaptable a cada necesidad. Cualquiera que sea la línea que elijas, la calidad de Linbay Machinery te asegurará obtener perfiles perfectamente funcionales.
Aplicación
Renderizados 3D:
Caso Real A
Línea de Producción Completa de la Máquina de Formado deriel DIN

Descargador--Aplanador--Alimentación servo + Prensa de punzonado--Formador de rodillos 1--Formador de rodillos 2--Cabeza guía--Mesa de salida

Especificaciones Técnicas

Máquina de Formado deriel DIN

Material Mecanizable :

A) Acero galvanizado

Espesor(MM): 1-1.5

B) Aluminio

C) Acero inoxidable

Resistencia a la fluencia :

250 - 550 Mpa

Esfuerzo de tensión :

G250 Mpa-G550 Mpa

Desbobinador :

Desbobinador manual

* Desbobinador hidráulico (Opcional)

Sistema de punzonado :

Estación de punzonado hidráulico

* Prensa de punzonado (Opcional)

Estación de formación :

10 stands

* De acuerdo con sus dibujos de perfil

Marca del motor principal de la máquina :

Shanghai Dedong (Marca Sino-Alemana)

* Siemens (Opcional)

Sistema de accionamiento :

Transmisión por cadena

* Transmisión por engranaje (Opcional)

Estructura de la máquina:

Estación de panel de pared

* Hierro fundido (Opcional)

Velocidad de formación :

10-20 (M/MIN)

* O según sus dibujos de perfil

Material de los rodillos :

Acero #45

* GCr 15 (Opcional)

Sistema de corte :

Post-corte

* Pre-corte (Opcional)

Marca de variador de frecuencia :

Yaskawa

* Siemens (Opcional)

Marca de PLC :

Panasonic

* Siemens (Opcional)

Alimentación eléctrica :

380V 50Hz 3ph

* O según sus requerimientos

Color de la máquina :

Azul industrial

* O según sus requerimientos

Preguntas y Respuestas

1. P: ¿Por qué comprar una máquina Linbay?

R: En Linbay buscamos establecer relaciones duraderas ofreciendo la mejor calidad y precio, así como una experiencia y atención sin igual en el mercado. Contamos con servicio al cliente en México y China para resolver cualquier pregunta o inconveniente, respaldados por nuestros 12 años de experiencia en el mercado.

2. P: ¿Cuál es el tiempo de entrega?

R: El tiempo de entrega es de 60 a 80 días, durante los cuales producimos, ensamblamos y probamos para asegurarnos de que la máquina cumpla con tus expectativas y los estándares de seguridad requeridos.

3. P: ¿Cómo empiezo con mi máquina?

R: Al recibir tu máquina, se proporcionará un tutorial de ensamblaje y un manual de operación. Recomendamos una visita de nuestro técnico si es la primera vez que usas una máquina de formado o si tienes dudas sobre su operación. El técnico explicará cada detalle y capacitará a tu equipo de trabajo.

4. P: ¿Qué proceso necesito seguir para comprar una máquina?

A: Puede comenzar contactando a nuestro equipo de ventas por mensaje o correo electrónico. Después, discutiremos qué tipo de máquina se adapta mejor a sus necesidades y estándares. Si desea conocer más sobre nuestra empresa, puede visitar nuestra oficina en México o nuestra fábrica en China para un recorrido y observar nuestro proceso de fabricación. Una vez que decida unirse a la familia Linbay, comenzaremos la fabricación de su máquina después de firmar los contratos y realizar un pago inicial del 30%.

Servicio de Compra
Dibujos de perfil
Configuración opcional
  • Mesa fuera
    • Sin energía
    • Autoapilador
  • Corte
    • Corte con sierra
    • corte rápido de vuelo
  • Conducción
    • sistema de conducción por cadena
    • sistema de conducción por caja de cambios
    • Caja de cambios con acoplamientos
  • Soportes
    • Soportes Torri
    • Soportes de hierro forjado
    • Panel de pared
    • regla
  • Punzonado
    • Estación de punzonado hidráulico
    • Sistema de punzonado rápido con rodillos
    • Prensa de punzonado
  • Alimentación
    • Alimentador de servo
    • Nivelador
  • Desenrollador
    • Desenrollador motorizado y hidráulico
    • Desenrollador motorizado de doble cabeza
    • Desenrollador manual
