Acanaladora de panel de techo ondulado/sinusoidal
RD-91.5 Placa (B Deck) Sirve como sustrato en cubiertas compuestas o como mezzanine con diferentes tipos de superficies, tiene buenas cualidades estructurales, es simétrico en su forma de instalación y tiene una apariencia respetable. Las dimensiones para este perfil son un ancho efectivo de 915.0mm y un saliente de 38mm, utilizando acero galvanizado y placa pintro/Zintro como materia prima, con un espesor de 0.38mm a 0.8mm (calibre 22 a 28). La velocidad para esta línea es de 12-15m/min dependiendo de la longitud. Se necesitan 28 pasos para este perfil.
La hoja ondulada RN-100/35 se utiliza generalmente en los techos de edificios industriales, donde se requiere resistencia estructural, con una medida de 1000mm de ancho efectivo y 35mm de saliente, este perfil incluye un canal anti-sifón en la superposición longitudinal, tiene un sistema de fijación expuesto con aprobación FM. Zintro, ZintroAlum y Pintro se utilizan generalmente para la producción de esta hoja, con un espesor de 0.38mm a 0.8mm (calibre 22 a 28), la máquina puede alcanzar una velocidad de trabajo de 10 a 15m/min. Se necesitan 24 pasos para este perfil.
La lámina ondulada 0-100 es un perfil utilizado en viviendas o construcciones con necesidades estructurales y de drenaje bajas, el perfil tiene un ancho efectivo de 1032.2mm y un saliente de 19mm, utilizando acero galvanizado, galvalume y poliéster pintado (Zintro, Zintroalum y Pintro) como materia prima, con un espesor de 0.24mm a 0.9mm (calibre 22 a 32), Para este perfil, se debe utilizar una máquina de doblado o una máquina de formado que tendrá una velocidad de 10m/min a 15m/min, solo se necesitan 18 pasos para este perfil.
La hoja T0-725 es uno de los productos de construcción que debido a su estructura es muy fácil de almacenar debido a su perfil ondulado, ampliamente utilizado en la construcción de almacenes, casas, fachadas de granjas, techos semicirculares, silos, techos curvados, entre muchos otros, el perfil tiene un ancho efectivo de 714.6mm y un saliente de 19mm, utilizando acero galvanizado, galvalume y poliéster pintado (Zintro, Zintroalum y Pintro) como materia prima, con un espesor de 0.24mm a 0.9mm (calibre 22 a 32), tiene una velocidad de 10m/min a 15m/min, solo se necesitan 18 pasos para este perfil.
La plancha O-30, es un tipo de plancha con un perfil ondulado de amplia aplicación para la construcción de techos, fachadas, paredes, techos e incluso cercas. Este tipo de producto es uno de los más utilizados para la construcción rural debido a su facilidad de manejo y transporte. Las dimensiones de este perfil tienen un ancho efectivo de 752mm y un saliente de 19mm. Está hecho con acero extra rígido en algunas ocasiones, pero podemos usar materiales como acero galvanizado, galvalume y acero pintado con poliéster (Zintro, Zintroalum y Pintro), con un espesor de 0.24mm a 0.9mm (calibre 22 a 32), tiene una velocidad de 10m/min a 15m/min, solo se necesitan 18 pasos para este perfil.
Hoja R-72 y R101, la hoja R-72 tiene un ancho efectivo de 720mm y la hoja R101 tiene un ancho efectivo de 1018mm, Ambos perfiles se destacan por su alta capacidad de carga y se utilizan para la construcción de cerramientos industriales o casas en áreas rurales. La hoja R72, que cuenta con un canal anti-sifón y excelente capacidad de drenaje, se utiliza principalmente en la fabricación de techos y paredes, mientras que 101 es ideal para techos de fijación expuesta. Sin embargo, ambos materiales pueden utilizarse en cualquiera de estos casos. Los dos perfiles pueden producirse en la misma línea, basta con cambiar las guías al principio de la máquina de formación, ambos perfiles pueden llevar el canal anti-sifón si es necesario. Se puede producir una máquina para cada perfil si es necesario, la máquina tiene una velocidad de 10 a 15m/min con estructura de panel y cadena, pero hemos fabricado máquinas con una velocidad de hasta 45m/min. Utiliza acero Galvanizado, Galvalume y Pintado de Poliéster (Zintro, Zintroalum y Pintro) como materia prima y un espesor de 0.24mm a 0.9mm (calibre 22 a 32).
La plancha R90, es ideal para cubrir claros largos o instalarse en techos con pendientes bajas y gran necesidad de drenaje. Genera ahorros en elementos de soporte o polímeros y su instalación es muy rápida. Tiene un ancho efectivo de 900mm y un saliente de 119.7mm. Podemos usar acero Galvanizado, Galvalume y Pintado con Poliéster (Zintro, Zintroalum y Pintro) como materia prima y un espesor de 0.45mm a 0.75mm (calibre 22 a 26). Solo toma 18 pasos y puede alcanzar una velocidad de 10m/min a 15m/min.
Todos son ejemplos de productos que hemos fabricado, las velocidades variarán dependiendo del diseño y el presupuesto, la estructura en estas máquinas es del tipo Panel y sistema de transmisión por cadena, si está buscando aumentar su productividad podemos ofrecer una configuración diferente donde aumentará la velocidad de la máquina, utilizando estructura de hierro forjado, engranajes móviles y cuchilla, duplicando la velocidad de la máquina. Se recomienda comprar un desenrollador hidráulico facilitando la operación para su equipo de trabajo así como una velocidad constante y estable.
Nuestros sistemas operativos están traducidos al español y al inglés, al igual que los manuales de operación, para que su equipo de trabajo pueda operar la máquina de manera eficiente y segura.
Descripción:

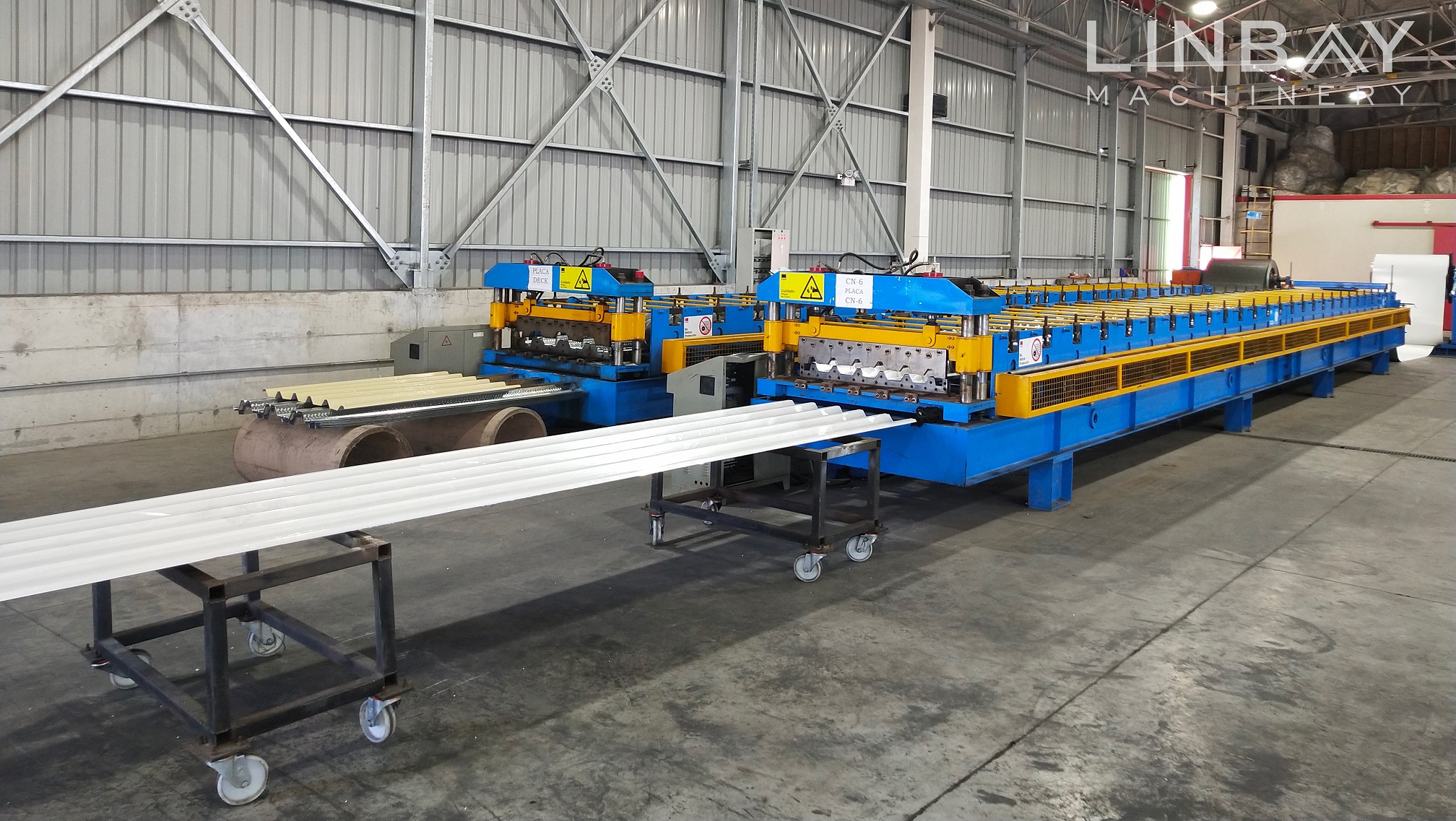

Esta máquina de conformado por rodillos para barril ondulado fue exportada a Indonesia. Es adecuada para panel de acero con espesor 0.14-0.30mm de láminas muy delgadas. Es pequeña, fácil de operar, económica y asequible.
Descargador--Máquina de conformado--Rodillo 2--Corte hidráulico--Recolector de desperdicios--Mesa de salida
|
Máquina de Conformado para Panel Ondulado de Techo |
||
|
Material Mecanizable: |
A) Bobina Galvanizada |
Espesor(MM):0.3-0.8 |
|
B) PPGI |
||
|
C) Bobina de Aluminio |
||
|
Resistencia a la fluencia: |
200 - 350 Mpa |
|
|
Estrés de tracción : |
200 Mpa-350 Mpa |
|
|
Velocidad nominal de formación (M/MIN) |
0-20 |
* O según sus requisitos (Opcional) |
|
Estación de formación : |
18 stands |
* Según sus dibujos de perfil (Opcional) |
|
Desenrollador : |
Desenrollador manual |
* Desenrollador hidráulico (Opcional) |
|
Sistema de punzonado |
No |
* Punzonado hidráulico (Opcional) |
|
Marca del motor principal : |
Marca Sino-Alemana |
* Siemens (Opcional) |
|
Sistema de accionamiento : |
Transmisión por cadena |
* Transmisión por engranaje (Opcional) |
|
Estructura de la máquina: |
Estación de panel de pared |
* Estructura de estación de hierro forjado o estructura de soporte torri (Opcional) |
|
Material de los rodillos: |
Acero #45 |
* GCr 15 (Opcional) |
|
Sistema de corte: |
Post-corte |
* Pre-corte (opcional) |
|
Marca de variador de frecuencia: |
Yaskawa |
* Siemens (opcional) |
|
Marca de PLC: |
Panasonic |
* Siemens (opcional) |
|
Alimentación eléctrica: |
380V 50Hz |
* O según sus requerimientos |
|
Color de la máquina: |
Azul industrial |
* O según sus requerimientos |
1. P: ¿Por qué comprar una máquina Linbay?
R: En Linbay buscamos establecer relaciones duraderas ofreciendo la mejor calidad y precio, así como una experiencia y atención inigualables en el mercado. Contamos con servicio al cliente en México y China para resolver cualquier pregunta o inconveniente, respaldados por nuestros 12 años de experiencia en el mercado.
2. P: ¿Cuál es el tiempo de entrega?
R: El tiempo de entrega es de 60 a 80 días, durante los cuales producimos, ensamblamos y probamos para asegurarnos de que la máquina cumpla con tus expectativas y los estándares de seguridad requeridos.
3. P: ¿Cómo empiezo con mi máquina?
R: Al recibir tu máquina, se proporcionará un tutorial de ensamblaje y un manual de operación. Recomendamos una visita de nuestro técnico si es la primera vez que usas una máquina de formado o si tienes dudas sobre su operación. El técnico explicará cada detalle y capacitará a tu equipo de trabajo.
4. P: ¿Qué proceso necesito seguir para comprar una máquina?
A: Puede comenzar contactando a nuestro equipo de ventas por mensaje o correo electrónico. Después, discutiremos qué tipo de máquina se adapta mejor a sus necesidades y estándares. Si desea conocer más sobre nuestra empresa, puede visitar nuestra oficina en México o nuestra fábrica en China para una visita y observar nuestro proceso de fabricación. Una vez que decida unirse a la familia Linbay, comenzaremos la fabricación de su máquina después de firmar los contratos y realizar un pago inicial del 30%.
-
