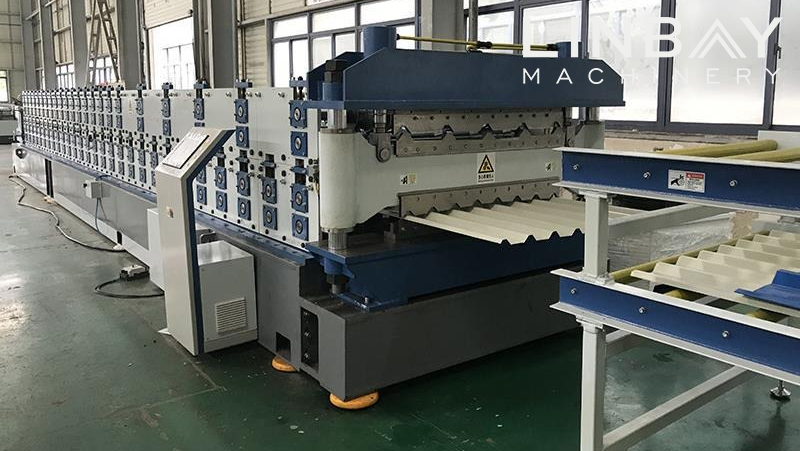

Acanaladora de dos capas para paneles de techo
Linbay te ofrece esta nueva y económica opción que hemos diseñado, sabiendo que hay diferentes tipos de hojas en el mercado y si tu empresa sigue desarrollándose, no es necesario comprar una máquina de cada perfil, esta sería una alternativa económica con la que también puedes ahorrar espacio en tu fábrica.
Hemos fabricado diferentes configuraciones, esperemos que estos ejemplos puedan ayudarte a elegir tu futura máquina.
TR101 Y 0-100, con el fin de producir el perfil TR101 siendo un perfil trapezoidal con 18 pasos, esto va en la zona inferior de la máquina, las dimensiones son 1008mm de ancho efectivo y 25mm de saliente, para producir la hoja 0-100 se necesitan 16 pasos, que irán en la parte superior de la máquina, con un ancho efectivo de 1032mm y un saliente de 19mm. Con una velocidad de 12m/min a 15m/min.
Chapa ondulada y placa trapezoidal 5V, en este caso ambos perfiles necesitan 16 pasos, la chapa ondulada tiene un ancho efectivo de 950mm y un saliente de 19mm, para la chapa 5V se utiliza un ancho efectivo de 819 mm y un saliente de 9.3mm. Puede fabricarse a partir de materias primas como acero galvanizado, acero galvalume y acero pintado con poliéster (Zintro, Zintroalum y Pintro). Con un rango de calibre de 24 a 30. Con una velocidad de 12m/min a 15m/min.
La configuración para esta máquina está utilizando una estructura de tipo panel, un sistema de transmisión de tipo cadena, con decoilador manual y corte hidráulico fijo. Algunos accesorios que recomendamos son los desenrolladores hidráulicos, que nos darán una mayor capacidad de carga así como una base más estable, en la que no es necesario tener personal para ayudar a alimentar el material mientras se está utilizando. Si planea fabricar para varios turnos y largas longitudes, se recomienda comprar un apilador que será capaz de recolectar automáticamente cada hoja fabricada, haciendo que nuestra línea sea completamente automática.
Si estás buscando crear un diseño que sea diferente del actual mercado, nuestro equipo puede ayudarte a hacerlo posible al conocer tus estándares y requisitos, ofreciéndote así las diferentes opciones que más se adecuen a tu empresa.
Todos nuestros sistemas operativos están traducidos al español y al inglés, al igual que los manuales de operación, para que tu equipo de trabajo pueda operar la máquina de manera eficiente y segura.
|
Máquina formadora de rollos de chapa ondulada de doble capa |
|||
|
No. |
Ítem |
Especificación |
Opcional |
|
1 |
Material adecuado |
Tipo: Bobina Galvanizada, PPGI, Bobina de acero al carbono |
|
|
Espesor(mm): 0.3-0.8 |
|||
|
Resistencia a la fluencia: 250 - 550MPa |
|||
|
Esfuerzo a la tracción(Mpa): G350Mpa-G550Mpa |
|||
|
2 |
Velocidad nominal de formación(m/min) |
10-25 |
O según tu requerimiento |
|
3 |
Estación de formación |
20-23 |
Según tu perfil |
|
4 |
Desbobinador |
Desbobinador manual |
Desbobinador hidráulico o desbobinador de doble cabeza |
|
5 |
Motor de la máquina principal |
Marca Sino-Alemana |
Siemens |
|
6 |
Marca de PLC |
Panasonic |
Siemens |
|
7 |
Marca de variador de frecuencia |
Yaskawa |
|
|
8 |
Sistema de conducción |
Transmisión por cadena |
Transmisión por caja de engranajes |
|
9 |
Material de los rodillos |
Acero #45 |
GCr15 |
|
10 |
Estructura de la estación |
Estación de panel de pared |
Estación de hierro forjado |
|
11 |
Sistema de punzonado |
No |
Estación de punzonado hidráulico o Prensa de punzonado |
|
12 |
Sistema de corte |
Post-corte |
Pre-corte |
|
13 |
Requisito de suministro de energía |
380V 60Hz |
O según tu requerimiento |
|
14 |
Color de la máquina |
Azul industrial |
O según tu requerimiento |
1. P: ¿Por qué comprar una máquina Linbay?
R: En Linbay buscamos establecer relaciones duraderas ofreciendo la mejor calidad y precio, así como una experiencia y atención sin igual en el mercado. Contamos con servicio al cliente en México y China para resolver cualquier pregunta o inconveniente, respaldados por nuestros 12 años de experiencia en el mercado.
2. P: ¿Cuál es el tiempo de entrega?
R: El tiempo de entrega es de 60 a 80 días, durante los cuales producimos, montamos y probamos para asegurarnos de que la máquina cumpla con sus expectativas y estándares de seguridad requeridos.
3. P: ¿Cómo empiezo con mi máquina?
R: Al recibir su máquina, se le proporcionará un tutorial de montaje y un manual de operación. Recomendamos una visita de nuestro técnico si es la primera vez que usa una máquina de formado o si tiene dudas sobre su operación. El técnico explicará cada detalle y capacitará a su equipo de trabajo.
4. P: ¿Qué proceso debo seguir para comprar una máquina?
A: Puedes comenzar contactando a nuestro equipo de ventas por mensaje o correo electrónico. Después, discutiremos qué tipo de máquina se adapta mejor a tus necesidades y estándares. Si deseas conocer más sobre nuestra empresa, puedes visitar nuestra oficina en México o nuestra fábrica en China para un recorrido y observar nuestro proceso de fabricación. Una vez que decidas unirte a la familia Linbay, comenzaremos la fabricación de tu máquina después de firmar los contratos y realizar un pago inicial del 30%.
Descortezador manual--alimentación--máquina de formado--corte hidráulico--mesa de salida
-
Otros
-
Recolector de Chatarra
-
Pegado
-
Cambio de Molde
-
Cabezal Guía
-
Sistema de Enfriamiento
-
-
Mesa de Salida
-
Sin Energía
-
Auto Apilador
-
-
Corte
-
Corte con Sierra Fija
-
Cizalla Voladora
-
Corte Universal
-
-
Conducción
-
Transmisión por Cadena
-
Transmisión por Caja de Engranajes
-
Transmisión por Caja de Engranajes con Acoplamiento
-
-
Soportes
-
Panel de Pared
-
Torri Soportes
-
Soportes de Hierro Forjado
-
Panel de Pared para C Purlin
-
-
Punzonado
-
Estación de Punzonado Hidráulico
-
Prensa de Punzonado
-
Punzonado con Rodillo
-
-
Alimentación
-
Aplanado
-
Alimentación Servo
-
-
Desenrollador
-
Desenrollador Manual
-
Desenrollador Hidráulico
-
Desenrollador de Doble Cabeza
-
