Desenrollador

El desenrollador viene en modelos manual (sin potencia), eléctrico y hidráulico, elegidos según el grosor, ancho y peso del rollo de acero. Un desenrollador manual es suficiente para soportar establemente el rollo de 0.6mm de grosor y asegurar un desenrollado suave.

El eje central del desenrollador se utiliza para colocar el rollo de acero, también llamado dispositivo de expansión del núcleo, capaz de expandirse y contraerse para ajustarse a los diámetros interiores del rollo entre 460-520mm, asegurando un desenrollado seguro y suave. También lo equipamos con un retén de rollo hacia afuera para evitar que el rollo se deslice, asegurando la seguridad del trabajador.

Guiado

Los rodillos guía ayudan al rollo de acero a entrar en la máquina de conformado por rodillos y aseguran que el rollo se alinee con el mismo eje central de otras máquinas. Esto garantiza la rectitud de la cresta y la precisión de los puntos de presión de formación.

Máquina de conformado por rodillos

La estructura de panel de pared y el sistema de transmisión por cadena pueden formar eficazmente láminas delgadas con grosores de 0.3-0.6mm, lo que lo convierte en una opción rentable. La cadena está cubierta por una carcasa de hierro, que protege tanto a los trabajadores de lesiones como a las cadenas de daños por escombros. Bajo la acción de los rodillos de formación, el rollo de acero experimenta fuerzas de presión y tensión, logrando la forma deseada.

Hay un total de 16 estaciones de formación, cada una diseñada con precisión según los dibujos del cliente, considerando la altura de la ola, el radio del arco y los bordes rectos en ambos lados de la cresta, sin rayar la superficie del rollo o el recubrimiento de pintura.

Esta cresta cuenta con bordes remetidos para reducir la nitidez y proteger a los trabajadores de lesiones. Además, el diseño remetido oculta el borde del metal para prevenir el deslizamiento del borde, minimizando la formación de óxido en el borde de la cresta.

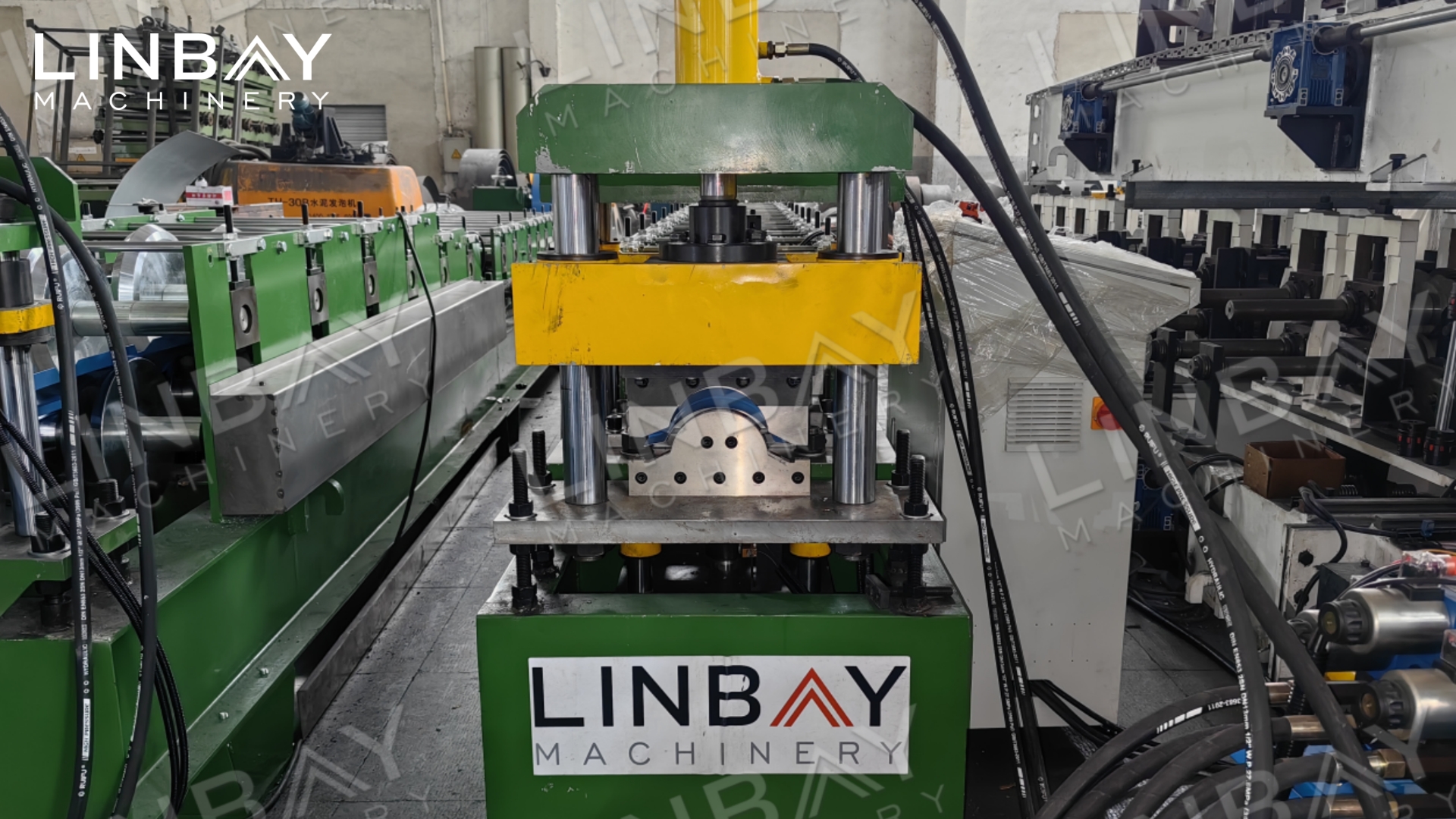

Estampado

Después de la formación, el rollo de acero tiene una forma semicircular. Luego, utilizamos una máquina de punzonado hidráulico para estampar la forma elevada del teja. Esto se hace tanto para perfilar como para aumentar la resistencia longitudinal de la cresta. El intervalo de estampado se puede establecer en la pantalla del PLC. El molde de estampado se puede personalizar según sus dibujos.

Codificador, Armario de Control PLC, & Corte Hidráulico

El codificador detecta con precisión la longitud del rollo de acero avanzado y la convierte en una señal eléctrica, que se transmite al armario de control PLC. Los trabajadores pueden establecer la velocidad de producción, la cantidad por lote y la longitud de corte en la pantalla del gabinete PLC. Con la retroalimentación precisa del codificador, la máquina de corte hidráulico puede controlar el error de longitud de corte dentro de ±1mm.

Las cuchillas de corte están precisamente personalizadas según los dibujos, asegurando que los bordes de corte no se deformen y no tengan rebabas.
