Diagrama de flujo

Desenrollador

Instalamos brazo prensador en el descortezador para presionar el rollo de acero y asegurar el rollo durante los reemplazos, evitando cualquier liberación repentina que podría potencialmente herir a los trabajadores. Además, incorporamos protección hojas-de-hierro para evitar que los rollos de acero se deslicen durante el proceso de descortezado. Este diseño no solo protege a los trabajadores sino que también asegura la protección tanto de los rollos de acero como de las máquinas .

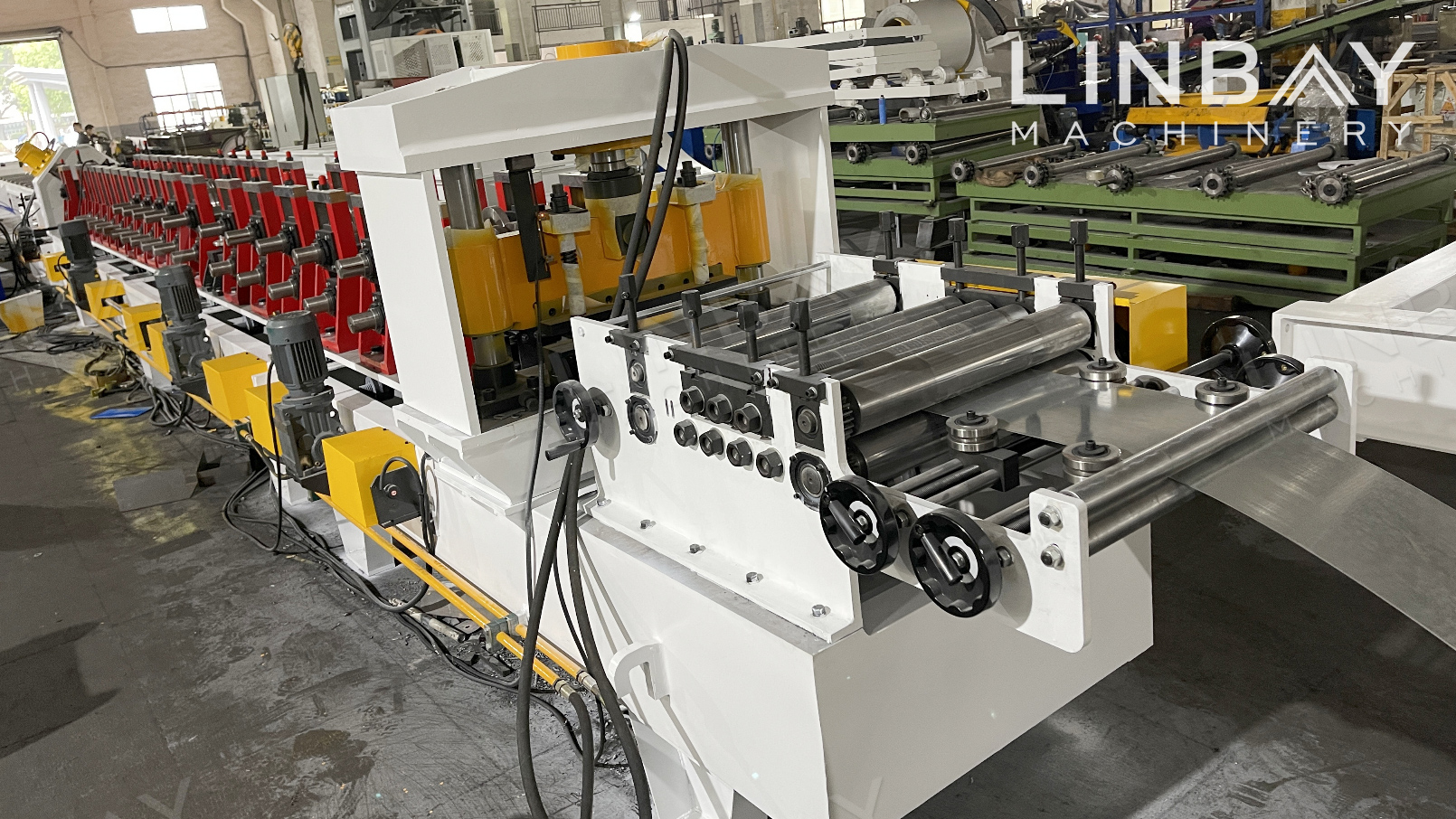

Nivelador

La máquina niveladora, un componente esencial en el proceso de producción, elimina eficazmente cualquier irregularidad del rollo de acero, mejorando su planitud y paralelismo. Esto también mejora la calidad tanto del rollo de acero como del haz de caja producido . Dado que los rollos de acero utilizados para la producción de haces de caja suelen tener un espesor de 1,5-2 mm, la máquina niveladora es indispensable. A diferencia de las máquinas niveladoras convencionales que consisten en 2 rodillos superiores y 3 rodillos inferiores, hemos configurado una especial 3-rodillo-superior y 4-rodillo-inferior máquina niveladora para cumplir con los requisitos específicos de nivelación para este espesor.

Pre-cortar

Nuestro cliente que ordenó esta máquina de conformado por rodillos generalmente requiere la producción de al menos 13 tamaños diferentes , todos los cuales pueden ser acomodados por esta única máquina. Hemos configurado un pre-corte dispositivo para facilitar el reemplazo de los rollos de acero de diferentes anchos y espesores, mientras también ayuda a evitar el desperdicio de bobinas de acero. Después de esta etapa, la bobina de acero pasa al proceso de conformado en rodillos.

Máquina de conformado en rodillos

Esta máquina de conformado en rodillos está construida con una robusta estructura de hierro fundido , construida como una sola pieza sólida de hierro , asegurando una durabilidad y estabilidad excepcionales. Lo que distingue a esta máquina es su ajuste de tamaño automático función, permitiendo la producción de vigas en caja de diferentes tamaños. Por ejemplo, las estaciones de formación pueden moverse hacia afuera en rieles para reducir la altura o hacia adentro para aumentarla. Los clientes solo necesitan ingresar la longitud de corte deseada y el número a través del panel de control PLC, y la máquina se ajustará automáticamente, ofreciendo una excepcional facilidad de uso y eficiencia .

Plataforma

Después del conformado en rodillos, los perfiles se transportan a la plataforma de volteo, donde uno de ellos es volteado automáticamente , alineando dos perfiles con uno encima del otro. Los rodillos guía aseguran una alineación precisa, y luego los 2 perfiles se introducen en la máquina de sellado y se automatizan sin problemas, sin requerir intervención manual .

Máquina de sellado

La máquina de costura une eficientemente dos perfiles de manera segura. Los rodillos de costura también pueden moverse sobre rieles para acomodar la producción de varios tamaños de caja viga. Los clientes solo necesitan emplear un operador manual para controlar el PLC, eliminando la necesidad de soldadura manual y el costo asociado de un soldador adicional .

PLC+codificador

Nuestro panel de control ofrece opciones multilingües , lo que le permite controlar la velocidad de producción, las dimensiones de producción y las longitudes de corte, entre otros parámetros. Dentro de la línea de producción, empleamos codificadores de marca japonesa para control preciso de las longitudes de corte, minimizando el desperdicio de cortes incorrectos. También ofrecemos servicios de personalización , incluyendo modelos de motores, marcas y marcas de componentes electrónicos, adaptados a sus necesidades específicas.
