Hidráulico d esenrollador

* Función : El robusto marco está diseñado para cargar bobinas de acero. El desenrollador accionado hidráulicamente asegura un proceso más eficiente y seguro para alimentar las bobinas de acero en la línea de producción.

* Dispositivo de Expansión del Núcleo : El mandril o eje impulsado hidráulicamente se expande y contrae para acomodar bobinas de acero con un diámetro interior de 490-510mm, asegurando firmemente la bobina para un desenrollado suave.

* Prensa -a rm : El brazo hidráulico de la prensa mantiene presionada la bobina de acero para evitar el desenrollado repentino causado por el estrés interno, protegiendo a los trabajadores de lesiones.

* Retenedor de Bobina : Para evitar que la bobina se deslice, es fácil de instalar y retirar.

* Sistema de Control : Equipado con un PLC y panel de control, incluyendo un botón de paro de emergencia para mayor seguridad.

Dispositivo Opcional: Carro de Carga

* Reemplazo Eficiente de Bobina : Ayuda a cambiar las bobinas de acero de manera más segura y eficiente, ahorrando costos laborales.

* Alineación Hidráulica : La plataforma puede elevarse y bajar hidráulicamente para alinearse con el mandril. El carro de carga, equipado con ruedas, puede moverse eléctricamente a lo largo de las vías.

* Diseño de Seguridad : La forma cóncava mantiene firmemente la bobina de acero, evitando que se deslice.

Máquina Opcional: Soldador de Extremo de Cortadora

* Une la última y la nueva bobina de acero, reduciendo el tiempo de alimentación de la nueva bobina y ajusta

* Ahorra costos laborales y reduce el desperdicio de material.

* Corte suave y sin rebabas para un alineamiento preciso y soldadura.

* Soldadura TIG automatizada para soldaduras suaves y fuertes.

* Mesa de soldadura equipada con gafas de seguridad para proteger los ojos de los trabajadores.

* Pedal de pie para un fácil sujeción de la bobina.

* La máquina puede ser personalizada para el ancho de la bobina y puede ser flexiblemente movida a múltiples líneas de producción dentro de su rango de ancho de bobina.

Nivelador Independiente

* Elimina el estrés y las irregularidades superficiales en las bobinas de acero a través de la deformación plástica para prevenir errores geométricos durante la formación.

* El nivelado es esencial para bobinas más gruesas que 1.5mm y que requieren punzonado.

* En comparación con el nivelador integrado con desenrollador o máquina de conformado de rodillos, el nivelador independiente opera a una velocidad más rápida.

Parte de Punzonado（Prensa de punzonado, punzonadora hidráulica, alimentador servo）

* Configuramos una combinación de prensa de punzonado y punzonadora hidráulica para el punzonado de agujeros en esta línea de producción. Nuestro equipo de ingeniería ha diseñado una solución óptima para patrones de agujeros complejos, equilibrando eficiencia y costo al aprovechar las fortalezas de ambas máquinas de punzonado.

Prensa de Punzonado

* Alta velocidad.

* Alta precisión en el espaciado de los agujeros al punzonar.

* Adecuado para patrones de agujeros fijos.

Punzonadora Hidráulica

* Más flexible para diferentes patrones de agujeros. Diferentes formas de agujeros tienen frecuencias de punzonado variadas, y la punzonadora hidráulica puede seleccionar diferentes formas en cada punzonado.

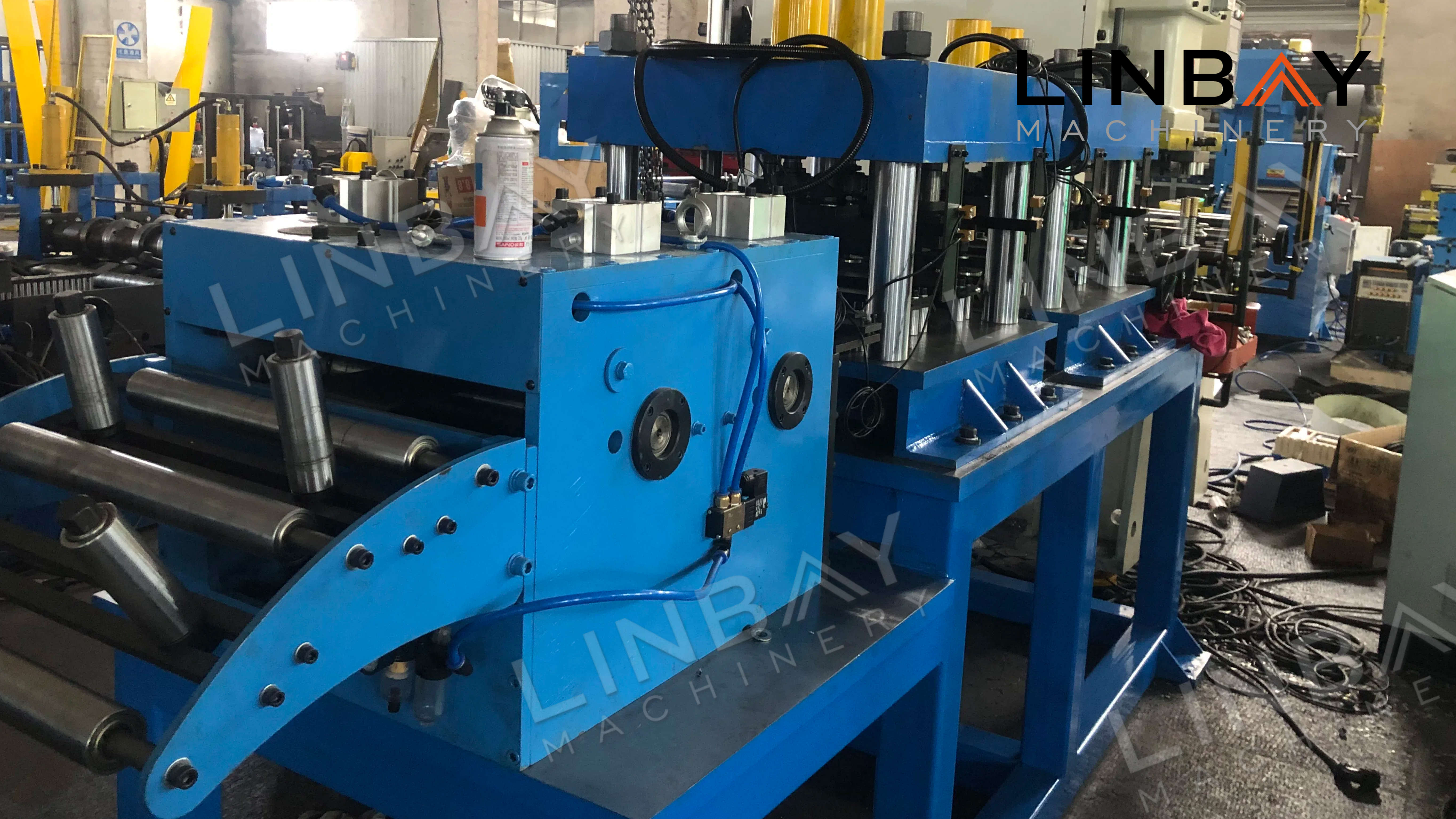

Alimentador Servo

* Alimentador impulsado por motor servo para alimentar bobinas de acero en la prensa de punzonado o máquina punzonadora hidráulica independiente.

* Alta precisión: Los motores servo tienen un retraso mínimo al iniciar y detener, permitiendo un control preciso de la longitud de alimentación y el espaciado de los agujeros, reduciendo significativamente el desperdicio por punzonado incorrecto.

* Eficiencia energética: Consumo mínimo de energía durante las fases de inactividad (cuando no se está alimentando la bobina de acero y esperando instrucciones), consumiendo energía solo durante la alimentación activa.

* Programable: Configuración rápida de la distancia de paso y la velocidad de punzonado, ahorrando tiempo de ajuste al cambiar el molde de punzonado.

* El amarre neumático interno protege la superficie de la bobina de acero de las rayaduras.

Limitador

* Coordina la velocidad de producción, optimizando la eficiencia y asegurando la operación segura tanto de la bobina de acero como de las máquinas.

* Cuando la bobina toca el sensor inferior, indica que las etapas de desenrollado, enderezado y punzonado antes del limitador son más rápidas que las etapas de formación, soldadura y corte. Estas etapas antes del limitador necesitan pausar para equilibrar la velocidad de producción. De lo contrario, causará acumulación de bobinas, obstaculizando la entrada suave a la máquina de formación y potencialmente deformando la bobina.

* Si la bobina toca el sensor superior, indica que las etapas posteriores son más rápidas que las anteriores, por lo que las etapas después del limitador necesitan pausar. De lo contrario, la bobina será arrastrada a la máquina de formación de rodillos, dañando la máquina de punzonado y los rodillos de formación.

* Las pausas en cualquier etapa mostrarán un mensaje en la pantalla correspondiente del gabinete PLC. Los trabajadores pueden reanudar la producción haciendo clic en el mensaje.

Guiado

* Función principal: Guía la bobina de acero para alinearse con la línea central de la máquina, evitando desalineaciones que pueden causar torsión, doblado, rebabas y problemas de dimensión en el producto final.

* Múltiples rodillos guía se encuentran en la entrada de alimentación y dentro de la máquina de formación.

* La calibración regular de los dispositivos de guía es necesaria después del transporte y durante la operación a largo plazo de la máquina de formación de rodillos.

* Antes del envío, el equipo de Linbay mide y registra el ancho de guía en el manual de usuario para que el cliente calibre al recibirlo.

Secundario Enderezador (Configurado en el s mismo b ase con r oll f ormando m áquina)

* Cuanto más suave sea la bobina, mejor será el alineamiento de las costuras después de la formación, facilitando la soldadura.

* El nivelado secundario mejora el efecto de nivelado y alivia el estrés en las áreas perforadas.

* Este nivelado es suplementario, y colocarlo en la base de la máquina de formación es una solución más económica y apropiada.

Máquina de Formación de Rollos

* Producción Multitamaño : Esta línea puede producir tubos cuadrados con anchos de 50-100mm y alturas de 100-200mm. (Linbay también puede personalizar otros rangos de tamaño.)

* Ajuste de Tamaño Automático : Después de configurar y confirmar el nuevo tamaño planificado en la pantalla PLC, las estaciones de formación se mueven lateralmente en los rieles guía a las posiciones correctas, cambiando el punto de formación en consecuencia. Este alto nivel de automatización proporciona precisión y conveniencia, ahorrando el costo de ajustes manuales.

* Codificador de Movimiento Lateral : Detecta con precisión la distancia del movimiento de la estación de formación y rápidamente envía los datos al PLC, manteniendo los errores de movimiento dentro de 1mm.

* Limitadores de Movimiento Lateral : Dos sensores de límite de seguridad están ubicados en el lado exterior de los rieles guía. El sensor interior evita que la estación de formación se mueva demasiado cerca y colisione, mientras que el sensor exterior evita que las estaciones se muevan demasiado lejos.

* Soporte de Hierro Fundido : Un soporte independiente hecho de acero de hierro fundido, esta estructura robusta es adecuada para demandas de producción de alto volumen.

* Caja de Engranajes y Junta Universal : Proporciona una mayor potencia para avance de bobinas más gruesas de 2mm o cuando las velocidades de formación superan los 20m/min, asegurando un funcionamiento estable de la máquina de formación.

* Rodillos : Chapado en cromo y templado para resistencia a la corrosión y óxido, ofreciendo una vida útil más larga.

* Motor Principal : El valor predeterminado es 380V, 50Hz, 3Ph, pero se puede personalizar.

Laser Weld

* Mejor calidad, alta precisión y conexión fuerte.

* Unión limpia y suave.

Purificador de Humos de Soldadura

* Absorbe olores y humos generados durante la soldadura, protegiendo el entorno de la fábrica y la salud de los trabajadores.

Corte con Sierra Volante

* Volante : Durante el corte, la unidad de corte se mueve a la misma velocidad que la máquina de formación de rollos, aumentando la eficiencia de la línea y la producción.

* Alta Precisión de Corte : La unidad de corte está equipada con un motor servo y un controlador de movimiento, manteniendo la precisión de corte dentro de ±1mm.

* Corte con Sierra : Garantiza que los bordes de la forma cuadrada cerrada no

* Mínimo Desperdicio : Cada corte produce casi ningún desecho, ahorrando costo de material.

* Alta Versatilidad : A diferencia de otros métodos de corte que requieren cuchillas específicas para cada tamaño, el corte con sierra es versátil, ahorrando en costos de cuchillas.
