Conformadora de bastidores verticales con cambio de tamaño manual
Upright proporciona soporte vertical y estabilidad estructural a los sistemas de estanterías y estanterías. Presenta perforaciones para la colocación ajustable de vigas, lo que permite alturas de estante flexibles, generalmente fabricado en acero laminado en frío o en caliente con un espesor de 2-3mm.
Diagrama de flujo:
Descortezadora hidráulica--Niveladora--Alimentación servo--Punzadora hidráulica--Limitador--Guía--Máquina de conformado de rodillos--Corte hidráulico en vuelo--Mesa de salida
1.Velocidad de línea: 0-12m/min, ajustable
2.Material adecuado: Acero laminado en caliente, acero laminado en frío, acero galvanizado
3.Espesor del material: 2-3mm
4.Máquina de conformado de rodillos: Estructura de hierro fundido
5.Sistema de accionamiento: Sistema de accionamiento por engranajes
6.Sistema de corte: Máquina de corte en vuelo, la máquina de conformado de rodillos no se detiene durante el corte.
7.Gabinete PLC: Sistema Siemens.
1.Descortezadora hidráulica*1
2.Niveladora*1
3.Alimentación servo*1
4.Punzadora hidráulica*1 (Normalmente, cada tamaño requiere un molde separado.)
5.Máquina de conformado de rodillos*1
6.Máquina de corte hidráulico*1 (Normalmente, cada tamaño requiere una hoja separada.)
7.Mesa de salida*2
8.Gabinete de control PLC*1
9.Estación hidráulica*2
10.Caja de repuestos(Gratis)*1
Desbobinador hidráulico
El desbobinador hidráulico está diseñado para automatizar el proceso de desenrollado del rollo, reduciendo la intervención manual y aumentando la eficiencia. Viene equipado con características de seguridad avanzadas, incluyendo el brazo de prensión y el retentor externo del rollo que pueden evitar que el rollo de acero caiga y salte.
Aplanador
El aplanador puede suavizar el rollo de acero, liberando el estrés interno, lo que es beneficioso para la formación de la forma y el punzonado preciso. La forma del poste vertical afecta el rendimiento de carga.
Punzonadora hidráulica y alimentador servo
El alimentador es accionado por un motor servo, que prácticamente no tiene retraso de tiempo de inicio y parada y puede controlar con precisión la longitud de avance del rollo de acero, controlando con precisión la distancia entre cada agujero. Dentro del alimentador, se utiliza alimentación neumática para proteger eficazmente la superficie del rollo de acero de ser rayada.
La punzonadora hidráulica es accionada por una estación hidráulica. Cuando la máquina de punzonado hidráulico independiente está trabajando, otras partes de la línea de producción pueden continuar operando sin ser afectadas durante el punzonado. Es accionada por una estación hidráulica.
La máquina de punzonado hidráulico independiente permite espacio para almacenar el rollo de acero entre las etapas de punzonado y formación. Durante el punzonado, la máquina de formación puede continuar funcionando para aumentar la eficiencia general y la salida de la línea de producción. Tenga en cuenta que al producir postes de diferentes tamaños, también deben cambiarse los moldes correspondientes.
Guiado
Los rodillos guía aseguran que el rollo de acero y la máquina estén alineados a lo largo de la misma línea central, evitando la distorsión durante el proceso de formación. El poste vertical es una parte importante que soporta la estabilidad del bastidor del estante, y su rectitud afecta la estabilidad general del estante.
Máquina de conformado por rodillos
Esta máquina de conformado por rodillos utiliza una estructura de hierro fundido y un sistema de transmisión por engranajes. Esta máquina puede producir múltiples tamaños ajustando manualmente los rodillos. También ofrecemos soluciones más automatizadas donde las estaciones de formación se mueven automáticamente para cambiar los tamaños.
Independientemente del nivel de automatización, nuestras máquinas de formación pueden producir postes verticales con alta rectitud y coincidencia con el dibujo.

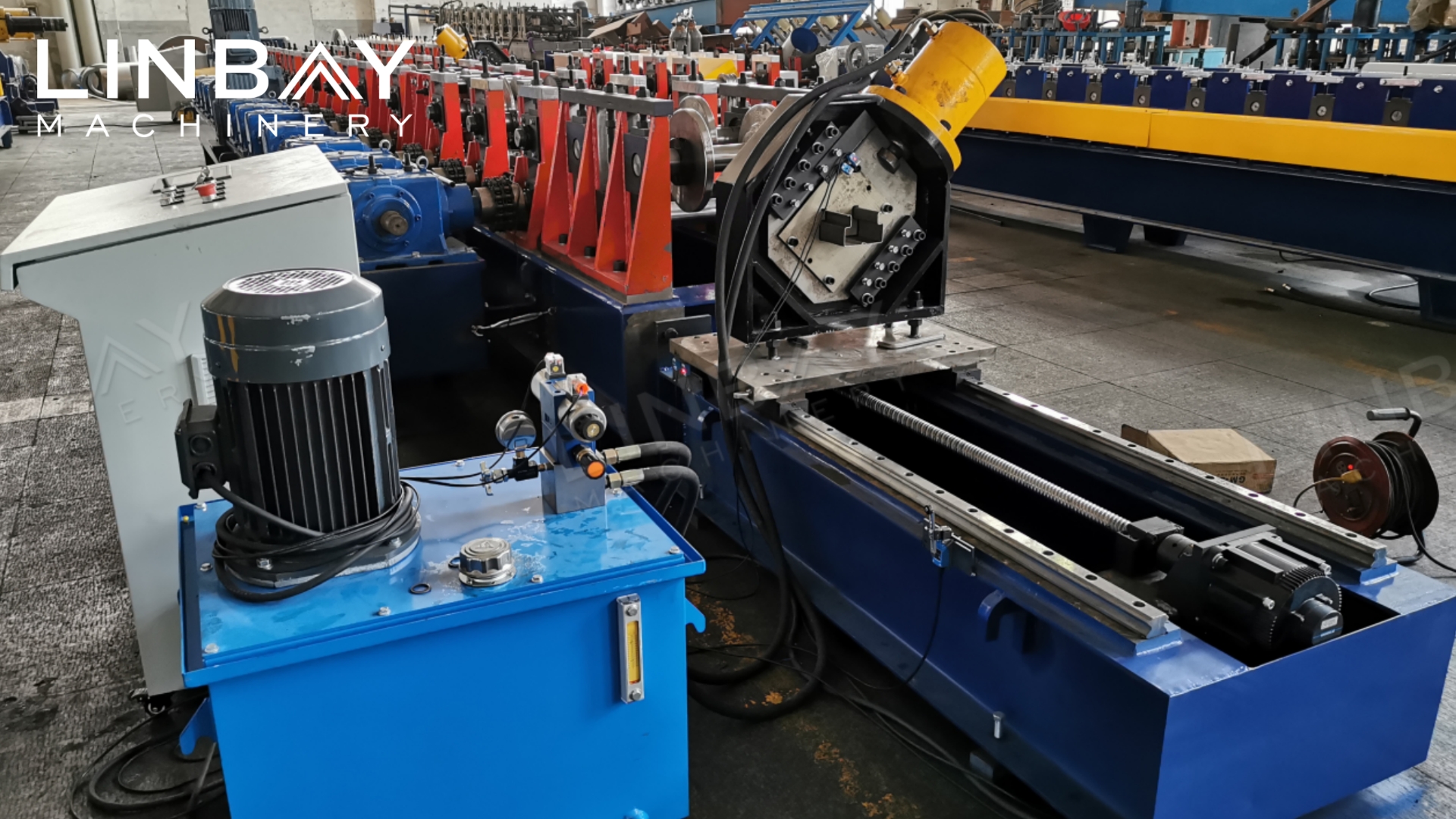

Gabinete de control PLC y codificador y máquina de corte hidráulico en vuelo
Los codificadores son vitales para proporcionar retroalimentación esencial para la posición, velocidad y sincronización. El codificador puede convertir la longitud sensada de la bobina de acero en señales eléctricas y transmitirlas al gabinete de control PLC.
En la pantalla del gabinete de control, se pueden controlar la velocidad de producción, la salida por ciclo de producción, la longitud de corte y otros parámetros. Con mediciones y retroalimentación precisas del codificador, la máquina de corte puede controlar el error de corte dentro de ±1mm.
Esta máquina de corte hidráulica no produce material de desecho con cada corte, ahorrando costos de material. Sin embargo, diferentes tamaños verticales requieren una cuchilla separada.
La máquina de corte puede moverse hacia adelante y hacia atrás a la misma velocidad de la máquina de conformado por rodillos, por lo que la línea de producción puede seguir funcionando sin detenerse.
Estación Hidráulica
La estación hidráulica proporciona la potencia hidráulica necesaria para operar equipos como el desenrollador hidráulico y el cortador hidráulico. Viene equipada con ventiladores de enfriamiento diseñados para una disipación eficiente del calor, garantizando un funcionamiento ininterrumpido y aumentando la productividad. Renombrada por sus bajas tasas de fallas, esta estación hidráulica está construida para durar, asegurando una durabilidad a largo plazo.
Para regiones cálidas, recomendamos aumentar el tamaño del depósito hidráulico para permitir una mayor disipación del calor y proporcionar un mayor volumen de fluido para la absorción del calor.
Al implementar estos métodos, la estación hidráulica puede mantener de manera efectiva una temperatura de operación estable incluso durante períodos prolongados de operación, asegurando la confiabilidad y eficiencia de la línea de producción de conformado por rodillos.
|
Máquina de Conformado por Rodillos para Estante de Pallet |
||
|
Material Mecanizable : |
A) Bobina Galvanizada |
Espesor(MM):1.5/1.8/2.0/2.5/2.75/3.0 |
|
B) PPGI |
||
|
C) Acero Laminado en Frío |
||
|
D) Acero Inoxidable |
||
|
E) Aluminio |
||
|
F) Bobina de Acero al Carbono |
||
|
Resistencia a la fluencia : |
250 - 350 Mpa |
|
|
Estrés de tracción : |
350 Mpa-500 Mpa |
|
|
Velocidad nominal de formación(M/MIN) |
10-20 |
* O según sus requisitos |
|
Estación de formación : |
18-26 |
* Según sus dibujos de perfil |
|
Desenrollador : |
Desenrollador manual |
* Desenrollador hidráulico (Opcional) |
|
Sistema de punzonado |
Estación de punzonado hidráulico |
* Prensa de punzonado (Opcional) |
|
Marca del motor principal : |
Shanghai Dedong (Marca Sino-Alemana) |
* Siemens (Opcional) |
|
Sistema de accionamiento : |
Transmisión por cadena |
* Transmisión por engranajes (Opcional) |
|
Estructura de la máquina: |
Estación de hierro forjado |
* Tipo voladizo (Opcional) |
|
Material de los rodillos: |
Acero #45 |
* GCr 15 (Opcional) |
|
Sistema de corte: |
Post-corte |
* Pre-corte (opcional) |
|
Marca del variador de frecuencia: |
Yaskawa |
* Siemens (opcional) |
|
Marca del PLC: |
Siemens |
|
|
Alimentación eléctrica: |
380V 60Hz |
* O según sus requerimientos |
|
Color de la máquina: |
Azul industrial |
* O según sus requerimientos |
1. P: ¿Qué tipo de experiencia tienes en la producción de máquina formadora de rollos para estantes de palés ?
R: Hemos exportado línea de producción de estantes de palés a Pakistán, México, Perú, Egipto, Australia y el Reino Unido, entre otros. En sistema de estanterías de palés en almacén , somos capaces de fabricar máquina formadora de rollos para vigas verticales , máquina formadora de rollos para vigas en caja , S máquina formadora de rollos para vigas escalonadas y máquina formadora de rollos para paneles de estantería, etc. Estamos seguros de poder resolver su problema de estantería.
2. P: ¿Cuántos tamaños puede producir esta máquina?
R: Adoptamos una estructura de hierro fundido o estructura de voladizo con sistema de cambio automático de ancho y altura. Para viga vertical de estante , nuestros clientes suelen hacer 3-4 tamaños en una máquina. Revisaremos sus dibujos de perfiles para satisfacer sus necesidades. De esta manera, reduciremos significativamente sus costos y tiempo.
3. P: ¿Cuál es el tiempo de entrega de esta máquina?
R: De 80 a 100 días dependiendo de su dibujo.
4. P: ¿Cuál es la velocidad de su máquina?
A: La velocidad de trabajo de la máquina depende del dibujo especial de la matriz. Normalmente, la velocidad de formación es de alrededor de 20m/min. Además, considerando los agujeros de la matriz complicados, le recomendamos que utilice una línea de matriz independiente para aumentar la velocidad de producción, y es más rentable
5. P: ¿Cómo controlas la precisión y la calidad de tu máquina?
A: Nuestro secreto para producir tal precisión es que nuestra fábrica tiene su propia línea de producción, desde las matrices de punzonado hasta los rodillos de formación, cada parte mecánica es completada independientemente por nuestra fábrica. Controlamos estrictamente la precisión en cada paso, desde el diseño, el procesamiento, el montaje hasta el control de calidad, nos negamos a recortar esquinas.
6. P: ¿Cuál es tu sistema de servicio postventa?
A: No dudamos en ofrecerte un período de garantía de 2 años para las líneas completas, 5 años para el motor: Si hubiera algún problema de calidad causado por factores no humanos, lo manejaremos inmediatamente para usted y estaremos listos para usted 7X24H. Una compra, cuidado de por vida para usted.
-
