Descargador con Nivelador

Esta máquina integra las funciones de descargado y nivelado . El descargador cuenta con un dispositivo de freno para ajustar la tensión del rodillo descargador, asegurando una velocidad de descargado suave. Además, se instalan hojas protectoras de acero para evitar que el carrete de acero se deslice durante el proceso de descargado. Este diseño proporciona una costo-efectiva y de alta seguridad máquina de descargado.

Subsecuentemente, el carrete de acero entra en la máquina de nivelado. El carrete de acero utilizado en este caso es solo de 1.2mm de espesor. Sin embargo, debido a la necesidad de perforaciones densas, es crucial utilizar un nivelador para eliminar la curvatura del carrete de acero, mejorando así su planitud y paralelismo . Esto, a su vez, mejora la calidad del carrete de acero y el producto final. La máquina de nivelado está equipada con 3 rodillos de nivelado superiores y 4 rodillos de nivelado inferiores.

Alimentación Servo y Punzonadora Hidráulica

Luego, el carrete de acero entra en una punzonadora hidráulica independiente. Debido a la rápida respuesta y al mínimo tiempo de inicio y parada del motor servo, permite un control preciso de la posición de perforación. Por lo tanto, utilizamos un motor servo para impulsar el alimentador para una perforación precisa.

Limitador

En el medio del proceso de punzonado y conformado por rodillos, hay un limitador para coordinar la velocidad de producción . Cuando la bobina de acero alcanza el limitador inferior, indicando que la velocidad de punzonado es mayor que la velocidad de conformado por rodillos, el punzón hidráulico recibe una señal del gabinete de control PLC para detenerse. Aparece una alarma de aviso en la pantalla del PLC, y el operador puede reanudar el trabajo haciendo clic en la pantalla. Y, durante los pocos segundos entre la detención del punzonado y la reanudación, la máquina de conformado por rodillos sigue trabajando.

Por el contrario, cuando la bobina de acero alcanza el limitador superior, indicando que la velocidad de conformado es mayor que la velocidad de punzonado, la máquina de conformado por rodillos se detiene. Durante los pocos segundos entre la detención de la máquina de conformado por rodillos y su reinicio, el punzón hidráulico sigue trabajando. La altura del limitador superior puede moverse hacia arriba o hacia abajo según las necesidades del cliente.

Esto asegura la coordinación general y la velocidad de producción uniforme de la línea de producción.

Guiado

Antes de que la bobina de acero entre en el primer rodillo de formación, pasa por una barra guía para mantener la bobina de acero y la máquina en la misma línea central, evitando la distorsión de los perfiles formados. Los rodillos guía se colocan estratégicamente no solo en el punto de entrada, sino también a lo largo de toda la línea de formación. Las mediciones de la distancia de cada barra/rodillo guía al borde se registran en el manual para un ajuste preciso si se produce un ligero desplazamiento durante el transporte o una desalineación realizada por los trabajadores durante la producción.

Máquina de Conformado por Rodillos

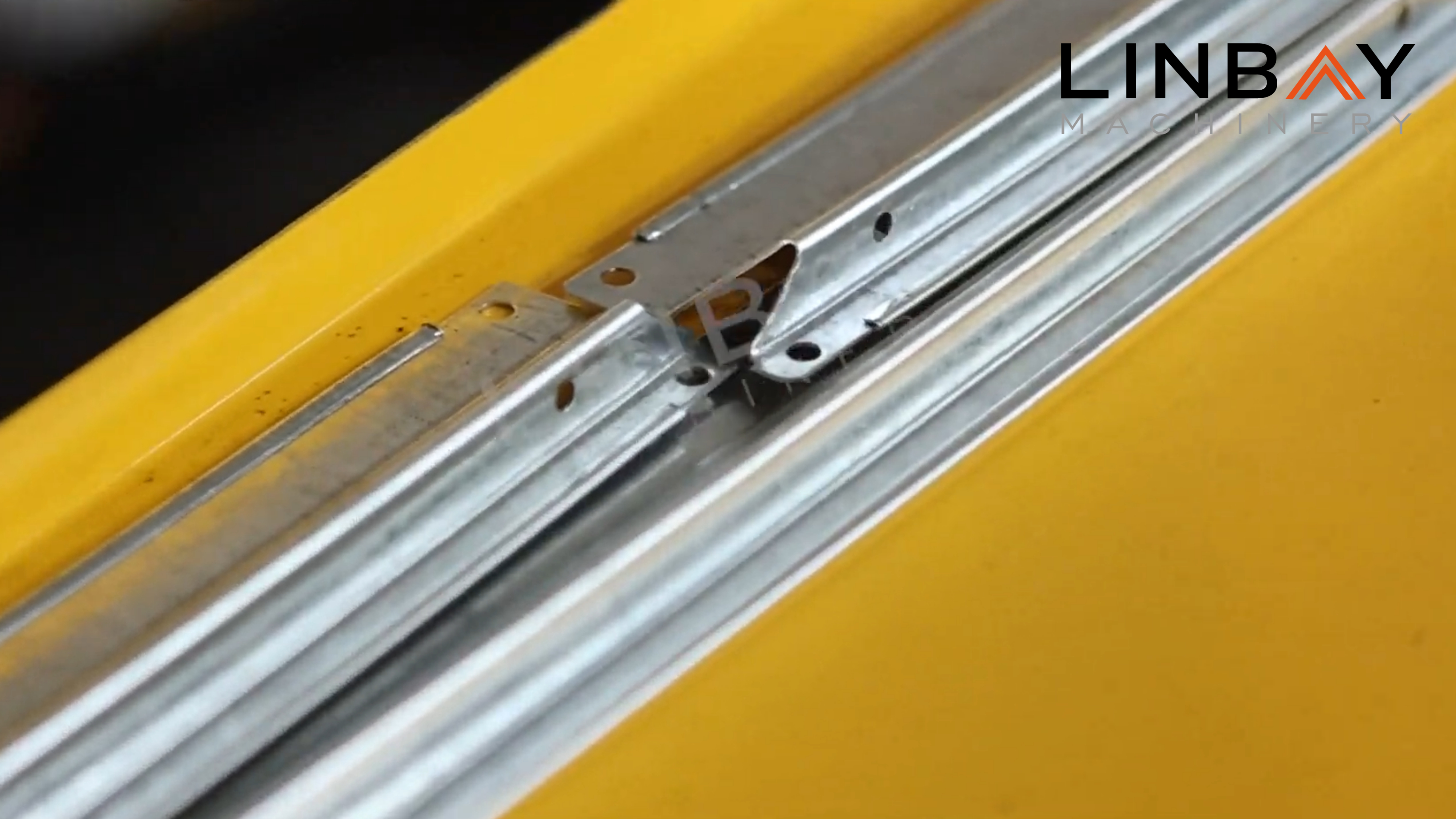

La máquina de conformado por rodillos es la parte más crucial de toda la línea de producción. Esta máquina de conformado por rodillos tiene un total de 12 estaciones de conformado y cuenta con una estructura de panel de pared y sistema de transmisión por cadena . Cabe destacar que esta máquina de conformado por rodillos es una doble fila estructura, capaz de producir dos formas diferentes – vertical y viga para estanterías ligeras . Aunque estas dos filas no pueden trabajar simultáneamente, ofrece flexibilidad para necesidades de producción variadas. Las cubiertas protectoras se instalan en la cadena para garantizar la seguridad de los trabajadores. La máquina de conformado de rollos se prueba utilizando bobinas de acero con la misma resistencia a la fluencia que las utilizadas en la producción del cliente, asegurando la conveniencia de producción inmediata tras la entrega.

El material de los rodillos de formación es Gcr15 , un acero para rodamientos de cromo de alto carbono conocido por su dureza y resistencia al desgaste . El cromado en la superficie del rodillo prolonga su vida útil, mientras que los ejes están hechos de 40Cr material.

Corte Hidráulico Volador y Codificador

La máquina de conformado de rollos incorpora un codificador japonés Koyo, convirtiendo la longitud de la bobina de acero percibida en señales eléctricas transmitidas al gabinete de control PLC. Esto permite que la máquina de corte controle los errores de corte dentro de 1mm , asegurando productos de alta calidad y minimizando el desperdicio por cortes incorrectos. 'Volador' se refiere a la capacidad de la máquina de corte de moverse de un lado a otro a la misma velocidad que la máquina de conformado de rollos durante el corte, permitiendo la operación continua de la máquina de conformado de rollos y aumentando la capacidad general de la línea de producción .

Estación Hidráulica

La estación hidráulica está equipada con un ventilador eléctrico de enfriamiento para una disipación eficiente del calor , asegurando una operación prolongada y de baja falla, y durabilidad.

PLC

Los trabajadores pueden controlar la producción velocidad, establecer dimensiones de producción, longitudes de corte, etc. , a través de la pantalla del PLC. La cabina de control del PLC incluye funciones de protección como sobrecarga, cortocircuito y protección contra pérdida de fase. El idioma de la pantalla del PLC puede ser personalizado en un idioma determinado o en varios idiomas según las necesidades del cliente.

Garantía

Antes de la entrega, la fecha de entrega se indica en la placa de identificación, comenzando una garantía de dos años para toda la línea de producción y una garantía de cinco años para rodillos y ejes.
