Roladora de paneles de estante
En el estante sistema, clasificamos en tres principales tipos según su capacidad de carga: ligera, media y pesada. Como se muestra en la imagen , este es un tipo muy típico de estructura de estantería, que consiste principalmente en estante s, panel de estante s, vigas y arriostramiento bracing . Las estanterías de uso ligero pueden no requerir arriostramiento y las estanterías de uso pesado pueden no requerir panel de estante s, vigas y s, solo necesitan seguir al cliente s ’ necesidades específicas. Los sistemas de estanterías también son una parte muy importante de nuestro negocio y tenemos mucha experiencia con otros perfil es de sistemas de estanterías.
Paneles de estante pueden también ser divididos en pliegues simples, dobles o triples, y el proceso de formación puede ajustarse según los tiempos para doblar.
Más información sobre otros perfiles:
Máquina formadora de rollos de bastidor vertical
Máquina formadora de rollos de viga escalonada
-
(Dibujo)
-
(Punzado)
El perfil aquí es un único estante plegable s, vigas y . Con un ancho rango de 200-600mm , altura fija y una longitud rango de 900-1200mm y un rango de espesor de material de 0.6-0.8mm, el estante s, vigas y tendrá agujeros perforados para crear muescas para el doblado posterior. La velocidad de toda la línea es alrededor de 0-8m/min. Aquí, por supuesto, la longitud y el ancho, así como la velocidad de producción, son ajustables. Por favor, contáctenos para enviarnos detalles sobre su perfil específico y le personalizaremos una máquina que sea más adecuada para usted.
Producemos perfiles de acuerdo con las normas ISO, CE y UL y nuestras máquinas son adecuadas para su uso en almacenes, supermercados, industria o en el hogar.
Todo el proceso es desde un desenrollador hidráulico con nivelador , un alimentador servo , hidráulico prensa, un guía , r máquina de formación de rodillos , h corte hidráulico con abocardado , luego o mesa de salida s. En el caso de paneles de estante de doble plegado, se necesitará una máquina de doblado doble.
Linbay ofrece la máquina conformadora de estantes (charolas), la cual se encarga de soportar una carga ligera. Dependiendo de las necesidades, se puede elegir de 0 a 3 plegados en este tipo de perfil.
La máquina cuenta con una velocidad de 3 m/min hasta 4 m/min, la cual dependerá del diseño deseado. De forma automática, se puede cambiar la anchura del estante deseado mediante el servomotor, el cual podemos controlar desde la pantalla de nuestro gabinete. Para ello, también se debe considerar cuáles son las medidas deseadas a lo largo y ancho de la pieza, así como el diseño, ya que cada pedido es personalizado y debe coincidir con la cuchilla.
La máquina puede usar acero galvanizado, con un espesor desde 0.3 mm hasta 0.6 mm. Si se requiere algún otro material o espesor, se puede modificar según sus necesidades. Este es solo un ejemplo de las máquinas que hemos fabricado.
Si está buscando crear un diseño diferente al del mercado actual, nuestro equipo de trabajo puede ayudarle a hacerlo posible conociendo sus estándares y requerimientos, ofreciéndole así las diferentes opciones más adecuadas para su empresa.
Todos nuestros sistemas operativos están traducidos al español e inglés, al igual que los manuales operativos, para que su equipo de trabajo pueda operar la máquina de manera eficiente y segura.
Descortezadora hidráulica con nivelador--Alimentación servo con punzonadora hidráulica--Guía--Máquina de formación de rodillos--Corte hidráulico+abocardado--Mesas de salida
La máquina de formación de rodillos de panel de estante ha sido diseñada para producir perfiles de panel de estante de un solo plegado.
Adopta un desenrollador hidráulico de 5 toneladas con nivelador, puede ayudar a nuestros clientes a ahorrar mucho espacio y costar menos en comparación con un nivelador y desenrollador separados. La potencia del motor hidráulico es de 3kw, igual que el motor para el nivelado. 7 rodillos de nivelación con un diámetro de 80mm, la velocidad de nivelación es la misma que la velocidad de desenrollado 0-20m/min.
Aquí equipamos un motor de 2.9kw para el alimentador servo que trabaja con la prensa hidráulica, puede acelerar la velocidad de punzonado y mejorar la precisión de los pasos de punzonado. 2 estaciones de punzonado también pueden aumentar la velocidad de producción general.

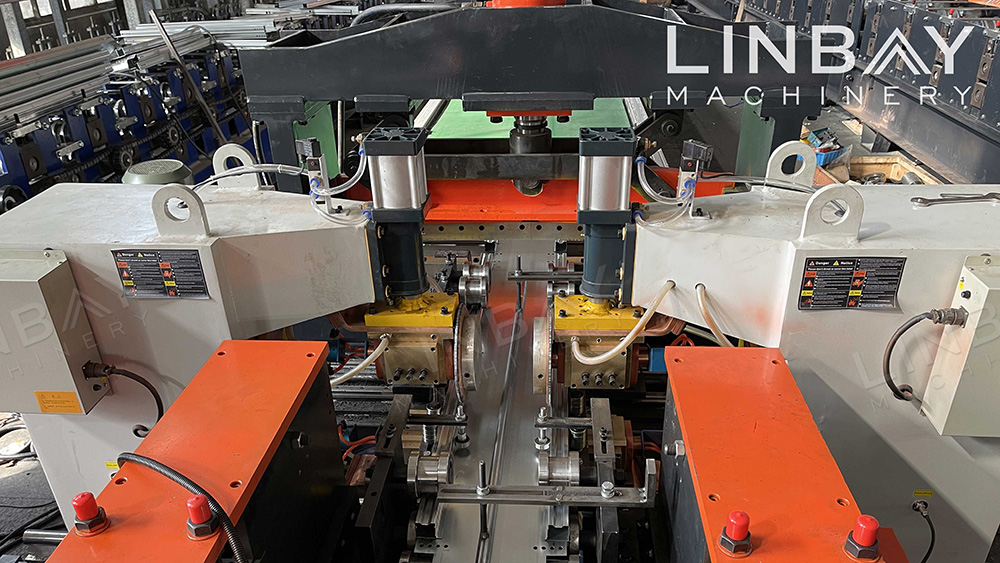

La parte de conformado por rodillo utilizamos una estructura de transmisión de cadena en voladizo, 14 estaciones de conformado, rodillos de acero 45, φ75mm de diámetro para los ejes. El motor para el conformado es de 11kw. Con una altura fija y un rango de ancho ajustable, los clientes pueden producir productos de diversos tamaños.
Para el corte final diseñamos la matriz de corte con doblado, puede cortar y doblar al mismo tiempo lo cual es mucho más conveniente para nuestros clientes también. Diseñamos el corte y el plegado en una matriz para que pueda lograr un doble efecto.
También tenemos experiencia en la producción de máquinas de conformado por rodillo para paneles de estante doble y triple plegados para cumplir con todas las situaciones. Bienvenido a contactarnos y dejar su consulta.
|
Máquina de Conformado por Rodillo para Paneles de Estante |
|||
|
NO. |
Ítem |
Especificación |
Opcional |
|
1 |
Material adecuado |
Acero laminado en frío, acero galvanizado, PPGI, acero inoxidable |
|
|
Espesor(mm):0.6-1mm |
|||
|
Resistencia a la fluencia: 250 - 550MPa |
|||
|
Esfuerzo de tensión(Mpa):G350Mpa-G550Mpa |
|||
|
2 |
Velocidad nominal de conformado(m/min) |
0-10m/min |
O según su requerimiento |
|
3 |
Estación de formación |
14 |
Según su perfil |
|
4 |
Estación de doblado |
2 |
Según su perfil |
|
5 |
Desenrollador |
Desenrollador hidráulico de 5 toneladas con nivelación |
/ |
|
6 |
Motor principal de la máquina |
11kw Marca Sino-Alemana |
Siemens |
|
7 |
Marca de PLC |
Marca Siemens |
Panasonic/Delta |
|
8 |
Marca de variador de frecuencia |
Marca Yaskawa |
Delta |
|
9 |
Sistema de conducción |
Transmisión por cadena |
Transmisión por caja de engranajes |
|
10 |
Material de los rodillos |
Acero #45 |
Cr12Mov/GCr15 |
|
11 |
Estructura de la estación |
Panel de pared en voladizo |
Estructura de fundición de hierro |
|
12 |
Sistema de corte |
Post-corte |
Pre-corte |
|
13 |
Requisito de suministro de energía |
380V 60Hz |
O según su requerimiento |
|
14 |
Color de la máquina |
Azul industrial |
O según su requerimiento |
|
15 |
Contactor |
Marca Schneider |
O según su requerimiento |
-
Punzonadora hidráulica
-
Plataforma de transporte para panel de estante plegado triple
-
Panel de estante plegado triple
-
Decoilador y nivelador
1. P: ¿Por qué comprar una máquina de Linbay?
R: Porque en Linbay buscamos crear relaciones que perduren por años. Por eso, le ofrecemos la mejor calidad y precio, así como una experiencia y atención inigualables en el mercado. Contamos con atención en México y China, y nos encargaremos de cualquier duda o inconveniente que pudiera tener. Además, nuestros 12 años en el mercado nos respaldan.
2. P: ¿Cuál es el plazo de entrega?
R: De 60 a 80 días, tras producir y ensamblar los diferentes componentes. Según sus requerimientos, debemos realizar diversas pruebas para asegurar que su máquina cumpla con sus expectativas y con las normas de seguridad requeridas.
3. P: ¿Cómo puedo empezar a usar mi máquina?
R: Tras la llegada de su máquina, se le dará un tutorial sobre cómo ensamblarla y un manual para aprender a operarla. Si es la primera vez que compra una máquina conformadora o tiene dudas sobre su funcionamiento, se recomienda la visita de nuestro técnico, quien se encargará de explicar cada detalle de la máquina, así como de capacitar a su equipo de trabajo en su operación.
4. P: ¿Quiero comprar una máquina, pero no sé cómo empezar? ¿Qué proceso debo seguir?
R: Puede comenzar enviando un mensaje o un correo electrónico a nuestro equipo de ventas. Después, puede describir el tipo de máquina que está buscando y cuál se ajusta mejor a sus estándares. Si desea continuar con el proceso, pero tiene dudas sobre nuestra empresa, puede visitar nuestra oficina en México o nuestra fábrica en China, donde podrá hacer un recorrido por nuestras instalaciones y conocer cada proceso de fabricación de su máquina. Si decide unirse a la Familia Linbay, comenzaremos la fabricación de la máquina después de firmar los contratos y realizar el pago del 30% de anticipo.
5. P: ¿De qué va a depender la velocidad de la conformadora?
R: Cada diseño tendrá una velocidad diferente, ya que, si debe perforar o plegar, cambiará el tiempo de producción. Si su estante tiene perforaciones, recomendamos el uso de una troqueladora para ayudar a la velocidad de su producto, así como un desbobinador hidráulico, el cual permite alimentar con mayor facilidad a la troqueladora.
