Conformadora de Panel de Estantería Doble Plegado
El panel de estante, posicionado encima de las vigas del sistema de estantería, sirve como una plataforma sólida para almacenar bienes. Diversos métodos de ensamblaje producen diferentes formas, y en este caso, nos especializamos en la fabricación de paneles de estante de doble curvatura. Este diseño no solo mejora la durabilidad, superando el tipo de curvatura simple, sino que también elimina bordes afilados expuestos, priorizando la seguridad del usuario.
Caso real-Parámetros Técnicos Principales
Diagrama de flujo
Desenrolladora hidráulica con nivelador--Alimentación servo--Punzonadora hidráulica--Máquina de conformado por rodillos--Corte y estampado hidráulico--Mesa de salida
Parámetros Técnicos Principales
- Velocidad de línea: 0-4 m/min, ajustable
- Perfiles: Múltiples tamaños-misma altura, diferentes anchura y longitud
- Espesor del material: 0.6-0.8mm (en este caso)
- Material adecuado: Acero galvanizado
- Máquina de conformado por rodillos:Estructura de panel de doble pared en voladizo y sistema de transmisión por cadena.
- De estación de conformado: 13
- Sistema de corte: Corte y curvatura al mismo tiempo, la máquina de conformado por rodillos no se detiene durante el corte y la curvatura.
- Cambio de tamaño: Automáticamente.
- Gabinete PLC: Sistema Siemens.
Caso real-Descripción
Desenrolladora hidráulica con nivelador
La expansión central es ajustable para acomodar diferentes diámetros interiores de bobina de acero que van desde 460mm hasta 520mm. Durante el desenrollado, los retenciones de bobina externos están en su lugar para evitar que la bobina de acero se deslice fuera de la desenrolladora. Esto es para proteger la seguridad de los trabajadores.
El nivelador tiene una serie de rodillos de nivelación que progresivamente aplanan la bobina de acero para eliminar los esfuerzos residuales.
Alimentación servo y Punzonadora hidráulica
- Punzado Hidráulico Independiente

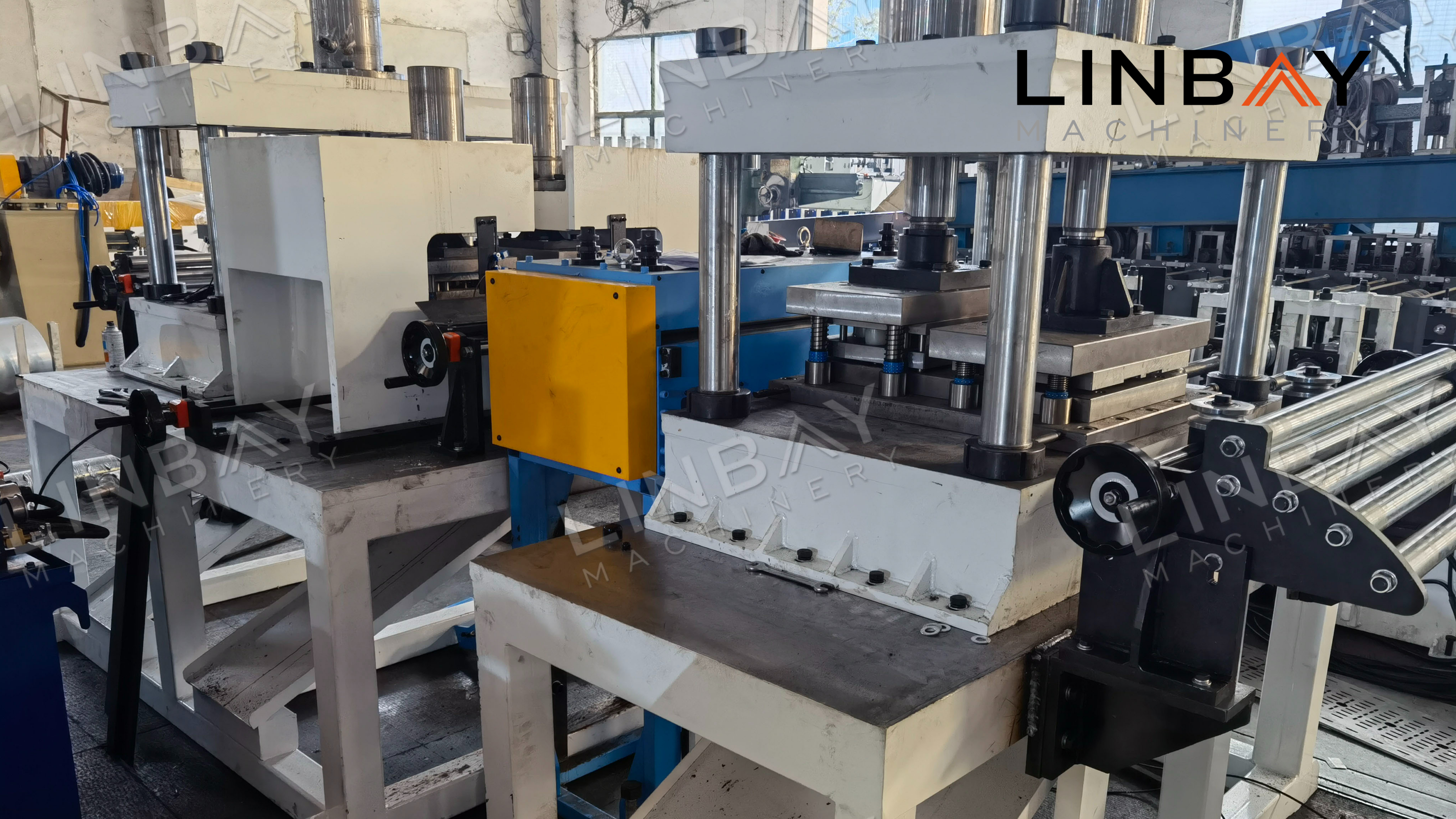

Este sistema de punzado opera de manera independiente sin compartir la misma base de máquina con la máquina de conformado por rodillos, asegurando un rendimiento sin interrupciones y continuo de la máquina de conformado por rodillos. El alimentador obtiene energía del motor servo, cuyo mínimo retraso de tiempo de inicio y parada permite un control preciso sobre el avance de la bobina de acero en el alimentador de bobinas, asegurando un punzado preciso y eficiente.
(2)Solución de molde optimizada
Los agujeros punzonados en el panel de la estantería se clasifican en muescas, agujeros funcionales y agujeros continuos inferiores. Considerando las diferentes frecuencias de estos tipos de agujeros dentro de un mismo panel de estantería, la máquina de punzonado hidráulica cuenta con cuatro moldes dedicados para los cuatro tipos de agujeros. Esta solución está diseñada específicamente para completar eficientemente cada tipo de punzonado, mejorando la eficiencia general y la productividad.
Codificador y PLC
El codificador convierte las longitudes sensadas de la bobina de acero en señales eléctricas transmitidas al gabinete de control PLC. Dentro del gabinete de control, los operadores pueden controlar la velocidad de producción, la salida de producción individual, la longitud de corte, y más. Con la medición y retroalimentación precisas del codificador, la máquina de corte puede controlar los errores de corte dentro de ±1mm.
Máquina de conformado por rodillos
Antes de entrar en la máquina de conformado por rodillos, la bobina de acero pasa por barras guía. Las dos barras guía son ajustables según el ancho de la bobina de acero, asegurando la alineación de la bobina de acero con la maquinaria de la línea de producción en la misma línea central. Esta alineación es crucial para mantener la rectitud y la capacidad de carga del panel de la estantería.
Esta máquina de conformado cuenta con una estructura de cantilever de doble pared. Debido a la necesidad de conformar solo en dos lados del panel, se emplea un diseño de rodillo cantilever para ahorrar material de rodillo. Y el sistema de transmisión por cadena guía los rodillos y aplica fuerza a la bobina de acero, facilitando el avance y el conformado de la bobina de acero.
La máquina es capaz de producir paneles de estantería de diversos anchos. Los trabajadores introducen las dimensiones deseadas en el panel del gabinete de control PLC. Al recibir la señal, la estación de conformado en el lado derecho se mueve automáticamente a lo largo de los rieles, y los puntos de conformado en la bobina de acero cambian con el movimiento de la estación de conformado y los rodillos de conformado.
También se equipa un codificador para sensar la distancia del movimiento de la estación de conformado, asegurando la precisión al cambiar de tamaños. Además, se incluyen dos sensores de posición, detectando las distancias más lejanas y más cercanas que la estación de conformado puede moverse en los rieles. El sensor de posición más lejano previene el movimiento excesivo de la estación de conformado, evitando deslizamientos, mientras que el sensor de posición mínimo previene que la estación de conformado se mueva demasiado hacia adentro, evitando colisiones.
Corte y doblado hidráulico
Los paneles de estantería producidos en esta línea de producción cuentan con doble curvatura en el lado ancho. Hemos diseñado un molde integrado de corte y doblado, permitiendo el corte y el doble doblado subsiguiente en una sola máquina. Este diseño no solo ahorra la longitud de la línea de producción y el costo del espacio en planta de fábrica, sino que también reduce el tiempo de producción.
Durante el corte y doblado, la base de la máquina de corte puede moverse hacia adelante y hacia atrás en sincronía con la velocidad de producción de la máquina de conformado por rodillos, asegurando una producción ininterrumpida y aumentando la eficiencia.
Otro Tipo
Si está interesado en paneles de estantería de curvatura simple, haga clic en la imagen para obtener más información sobre el proceso de producción detallado y el video.
Diferencias clave:
- El tipo de doble curvatura proporciona una durabilidad superior, mientras que el tipo de curvatura simple también satisface adecuadamente las necesidades de almacenamiento.
- Los bordes del tipo de doble curvatura no son afilados, lo que los hace más seguros de usar.
|
Máquina formadora de paneles de estante |
|||
|
NO. |
Ítem |
Especificación |
Opcional |
|
1 |
Material adecuado |
Acero laminado en frío, acero galvanizado, PPGI, acero inoxidable |
|
|
Espesor(mm):0.6-1mm |
|||
|
Resistencia a la fluencia: 250 - 550MPa |
|||
|
Esfuerzo de tensión(Mpa):G350Mpa-G550Mpa |
|||
|
2 |
Velocidad nominal de formación(m/min) |
0-10m/min |
O según sus requerimientos |
|
3 |
Estación de formación |
14 |
Según su perfil |
|
4 |
Estación de doblado |
2 |
Según su perfil |
|
5 |
Desbobinador |
Desbobinador hidráulico de 5 toneladas con nivelación |
/ |
|
6 |
Motor principal de la máquina |
11kw Marca Sino-Alemán |
Siemens |
|
7 |
Marca PLC |
Marca Siemens |
Panasonic/Delta |
|
8 |
Marca de variador de frecuencia |
Marca Yaskawa |
Delta |
|
9 |
Sistema de accionamiento |
Transmisión por cadena |
Caja de cambios de transmisión |
|
10 |
Material de los rodillos |
Acero #45 |
Cr12Mov/GCr15 |
|
11 |
Estructura de la estación |
Panel de pared en voladizo |
Estructura de hierro fundido |
|
12 |
Sistema de corte |
Post-corte |
Pre-corte |
|
13 |
Requisito de suministro de energía |
380V 60Hz |
O según sus requerimientos |
|
14 |
Color de la máquina |
Azul industrial |
O según sus requerimientos |
|
15 |
Contactor |
Marca Schneider |
O según sus requerimientos |
-
Punzón hidráulico
-
Plataforma de transporte para panel de estante plegado triple
-
Panel de estante plegado triple
-
Desbobinador y nivelador
1. P: ¿Qué tipo de experiencia tiene en la producción de refuerzos? máquina de formado de rollos ?
R: Hemos exportado línea de producción de estanterías de palés a Pakistán, México, Perú, Egipto, Australia y el Reino Unido, etc. En sistema de estanterías de palés de almacén , somos capaces de fabricar Máquina de formado de rollos de viga vertical , Máquina de formado de rollos de viga en caja , S Máquina de formado de rollos de viga escalonada y Máquina de formado de rollos de panel de estante, etc. Estamos seguros de resolver su problema de estantes.
2. P: ¿Cuántos tamaños puede producir esta máquina?
A: Adoptamos estructura de hierro fundido o estructura de ménsula con sistema automático de cambio de ancho y altura. Para vigas verticales de bastidor , nuestros clientes suelen hacer 3-4 tamaños en una máquina. Revisaremos sus dibujos de perfil para satisfacer sus necesidades. De esta manera, reduciremos significativamente su costo y tiempo.
3.Q: ¿Cuál es el tiempo de entrega de su máquina de conformado de rodillos de arriostramiento ?
A: 80 días a 100 días dependiendo de su dibujo.
4. Q: ¿Cuál es la velocidad de su máquina?
A: La velocidad de trabajo de la máquina depende del dibujo especialmente del dibujo de punzonado. Normalmente, la velocidad de formación es de alrededor de 20m/min. Además, considerando los agujeros de punzonado complicados, le recomendamos que utilice una línea de punzonado separada para aumentar la velocidad de producción, y es más rentable
5. Q: ¿Cómo controla la precisión y la calidad de su máquina?
A: Nuestro secreto para producir tal precisión es que nuestra fábrica tiene su propia línea de producción, desde moldes de punzonado hasta rodillos de formación, cada parte mecánica es completada independientemente por nuestra fábrica. Controlamos estrictamente la precisión en cada paso, desde el diseño, procesamiento, ensamblaje hasta el control de calidad, nos negamos a recortar esquinas.
6. Q: ¿Cuál es su sistema de servicio postventa?
A: No dudamos en ofrecerle un período de garantía de 2 años para las líneas completas, 5 años para el motor: Si hubiera algún problema de calidad causado por factores no humanos, lo manejaremos inmediatamente por usted y estaremos listos para usted 7X24H. Una compra, cuidado de por vida para usted.
